DIVERS: Pas de fumée sans feu

Une odeur de brulé s'est fait sentir ce matin sans que j'y prenne trop garde ayant une impression 3D en cours. Ma pensée a été de me dire qu'il allait falloir changer le filtre de l'imprimante. En m'asseyant devant l'ordinateur quelle n'a pas été ma surprise de voir une petite flamme d'un ou deux centimètres sortir de la face arrière de mon 'vieux' NAS LG.

La prise d'alimentation est instantanément retirée, et la flamme s'éteint immédiatement visiblement entretenue par un arc électrique dans la prise.

Après démontage du NAS et inspection, l'insert intérieur du connecteur d'alimentation est extrait confirmant que le problème à bien commencé dans le connecteur de l'alimentation externe. Aucun court-circuit n'est détecté sur NAS et l'alimentation fournie bien son 19V après changement avec un autre connecteur.

Cet incident est étonnant en dehors de la chaleur actuelle, cet équipement n'a jamais été débranché, hors coté 230V depuis maintenant plus d'une dizaines d'années. L'alimentation 19V n'a pas faibli malgré l'amorçage et le détecteur de fumée présent presque au-dessus n'a rien détecté. L'utilisation de matières autoextinguibles a limité la casse, le NAS étant situé sur une étagère en bois surplombée d'une seconde étagère de la même matière.

DIVERS: Détecteur de Neutrons - suite

Les derniers éléments requis pour tester le détecteur de neutrons sont arrivés: le connecteur LEMO, une alimentation haute tension simplifiée et un convertisseur DC/DC 5V fournissant le plus et le moins 12V retrouvé dans mes stocks.

Une mise sous tension de l'amplificateur de charge m'a permis de vérifier le seuil configuré, à savoir 289mV, qu'il faudra peut-être augmenter à 400mV d'après la littérature. Il me faut cependant vérifier les connexions de masse avant d'engager la mise sous tension de l'ensemble, notamment en ce qui concerne l'alimentation haute tension 'made in China' dont il semble qu'elle utilise un tripleur de tension. Sinon les tests seront effectués avec une alimentation variable HP 1 à 2kV.

EKCO2: Tentative de remise en marche

Un Radiac Survey Meter N°2 trainait mes stocks en attendant une remise en marche. Ce détecteur de radio-activité à chambre d'ionisation a été fabriqué dans les années 1950 avec de nombreuses modifications destinées à améliorer son fonctionnement. Il nécessite une pile de 1.5V pour l'alimentation filament des tubes, une pile de 1.5V pour l'éclairage du galvanomètre, une pile de 9V pour l'anode du tube de mesure et une pile de 30V pour l'alimentation de la chambre d'ionisation. Aucun schéma n'est disponible qui permette de vérifier ces assertions, notamment la très faible tension de fonctionnement de la chambre d'ionisation.

Mon exemplaire ne disposant pas du support des piles 9V et 30V, l'imprimante 3D a été mise à contribution pour réaliser un bloc permettant d'intégrer une pile 9V et un convertisseur. Après réglage et test, l'ensemble est intégré dans l'équipement sans pour autant que celui fonctionne.

Le test de la pile de 1.5V apparait lui aussi ne pas fonctionner et la pile de 9V est bouillante après sortie de l'adaptateur. Un analyse plus poussée met en évidence une grossière erreur de ma part: la tension de 30V doit être négative mais cela n'explique pas le non fonctionnement du test de la pile. L'appareil doit être ouvert.

Après ouverture, des modifications semblent avoir été apportées à cet équipement notamment via la présence d'une plaquette alimentée depuis la pile 1.5V et comportant un transistor AC 125. Il apparaît très rapidement, et cela se confirme après test, qu'une alimentation fournissant le 9V et le 30V a été intégrée. Ce qui explique l'absence du support des piles associées.

Les condensateurs ont ici été remplacés vu leur état. Cette alimentation est basique: un transistor germanium (permettant donc une alimentation de très basse tension) est monté en auto-oscillateur sur un transformateur élévateur. Le problème suivant est celui de tension qui s'explique très rapidement - hélas - par un galvanomètre dont la bobine est coupée.

Après démontage intégral du galvanomètre, observation à la binoculaire et réfection des deux soudures de la bobine, le constat s'impose la coupure n'est pas visible et le rebobinage du cadre mobile n'est pas envisageable. Il me faut donc trouver un équipage mobile que je puisse substituer à celui-ci. Je n'ai rien trouvé dans les stocks qui fasse l'affaire (bloc de 40mm par 35mm maximum) et la sensibilité requise va devoir être calculée après analyse du circuit de test de la pile 1.5V - probablement quelques centaines de µAmpères. Après une rétro-analyse à finaliser, et en attendant, l'ensemble va être remonté et restocké :-)

Le seul tube présent est une triode CV2269.

Un test avec un galvanomètre de 500µA permet de vérifier que la remise à 0 fonctionne ainsi que le test de la pile. Une règle de trois permet d'identifier le calibre optimal, à savoir 33µA. Un calibre inférieur ira parfaitement après ajustement.

DIVERS: Détecteur de Neutrons - suite

Après avoir longuement fouillé dans mes stocks non encore répertoriés ni rangés, j'ai fini par trouver quelques connecteurs BNC-HT mâles mais aussi des connecteurs HN me permettant de confectionner le câble de raccordement du détecteur 31HN10 à l'amplificateur de charge ACHN92. Un support pour l'ensemble a été imprimé en 3D.

J'ai aussi mis la main sur un connecteur LEMO 1 broche mais pas encore sur le connecteur LEMO 4 broches requis pour l'alimentation +12/-12V. Et pourtant je dois avoir cela en stock... mais où. Cet amplificateur utilise des circuits de précision (comparateur CMP01, buffer LH0002, amplificateur opérationnel LF357)  mais aussi un circuit couche mince.

Le brochage du connecteur d'alimentation a été identifié par un rapide sondage sur les broches du LH0002.

Encore quelques composants et le module d'alimentation à trouver ainsi qu'un programme sur Arduino ou Raspberry W0 à écrire et je disposerai d'un capteur fonctionnel (enfin je l'espère, le détecteur et son amplificateur avec ses tantales n'ayant pas encore été testés).

DIVERS: Détecteur de Neutrons

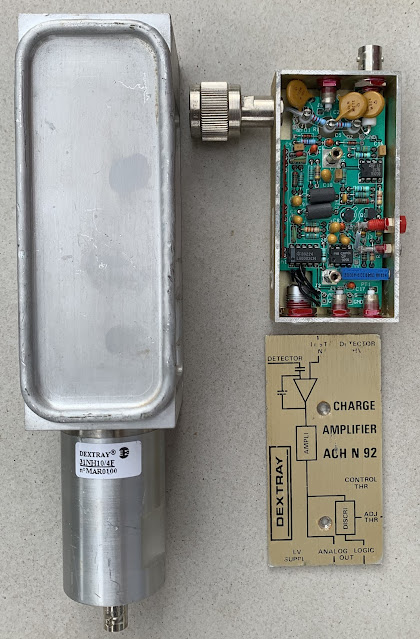

De retour de mon ferrailleur préféré avec un compteur proportionnel de neutrons qui ira avec l'amplificateur de charge trouvé au même endroit il y a quelques mois.

Je n'ai guère trouvé d'information à propos de ces deux modèles hormis la codification du détecteur: sensibilité de 31 c.s^-1 par n.cm^-2.s^-1 (31) pour une longueur active de 10cm (10) et un coté de 4 cm (4) sur une face (F) ?.

Si besoin, le reverse de l'amplificateur de charge sera effectué bien que de nombreuses indications figure déjà: entrée détecteur, entrée test, entrée haute tension (de l'ordre de 1000 à 1800V), entrées +12V et - 12V, réglage du seuil de détection, sortie analogique et numérique. Cet amplificateur ressemble fortement à l'amplificateur CHAMP 100 de la société St Gobain-Cristals.

Ces équipements ont été fabriqués par Dextray division de Eurisys Mesures, société racheté par Canberra, un département de la société Areva créé en 1965 revendu en 2016 à la société Mirion. On notera qu'Areva avait aussi fait l'acquisition de la société Nardeux Electronics en 1992. Les passionnés pourront trouver ici un court film présentant les activité de Nardeux à Loches en 1968.

J'envisage de tester un setup constitué de ces deux équipements et d'un Raspberry PI pour mesurer l'activité du soleil en cette période assez agitée de début de cycle. Il me faudra trouver un câble de connexion haute tension quitte à remplacer le connecteur HN par un connecteur BNC-HT et un générateur 1500V sous une très faible intensité mais surtout trouver du temps....

AT500: Fonctionnement et mécanisme d'accord

La documentation de la boîte d'accord AT-500 n'est pas très claire quand au fonctionnement de celle-ci notamment en ce qui concerne la différence entre les modes 'Auto' et 'Preset', hors le fait que ce dernier mode doit être utilisé en cas de SWR supérieur à 3. L'analyse du schéma permet de mieux cerner son fonctionnement.

En mode Preset, les deux condensateurs de 300pF sont ajustés pour que la tension sur les potentiomètres de recopie soit identique à celle positionnée sur les deux réglages. Ce réglage sera effectué manuellement pour obtenir le minimum de ROS. Il ne fonctionnera que pour une fréquence assez précise, et pour l'une des deux bandes dans le cas 24:28 et 18:21. Ces réglages sont, par définition, parfaitement reproductibles.

En mode Auto, l'accord s'effectue en s'appuyant sur les mesures de ROS et de Phase pour ajuster les deux condensateurs. Cet accord est dynamique et fonctionnera parfaitement si la mesure est fiable et stable. La variation de tension pour laquelle le réglage n'est pas modifié n'est hélas pas connue, tout comme les caractéristiques du module de mesure. La différence d'accord avec le réglage manuel tel que configuré est indiqué par deux diodes LED permettant d'affiner le Preset après un accord automatique.

Dans tous les cas et préalablement à l'accord des condensateurs, la sélection d'une prise sur la bobine est effectuée en fonction de la gamme de fréquence.

Pour ce qui concerne ma boîte, le préréglage de l'accord fonctionne correctement pour les bandes accordables à savoir 7MHz, 14MHz, 18MHz et 24MHz. Les bandes 1.8MHz, 3.5MHz et 10MHz ne s'accordent pas avec a priori un manque de capacité sur l'un ou l'autre des CV. Qui plus est, l'accord automatique fonctionne de manière assez aléatoire. Ceci peut avoir pour origine le relais de commutation sur la sortie des ampli-opérationnels mais aussi l'instabilité constatée sur le module de mesure. Et en l'absence de manuel de service ...

Dans tous les cas, il apparaît que cette boîte est bien plus adaptée pour accorder une antenne déjà bien taillée que pour un long fil ou une verticale. Elle est d'ailleurs donnée pour un SWR de 3 maxi. et donc une adaptation entre 15 et 150 Ohm quand une boîte filaire permettra un accord entre 2 et 1000 Ohm voir bien plus.

Mesures à suivre ...

AT500: Installation et test

Le coupleur d'antenne AT-500 dispose de quatre entrées d'antenne configurées par défaut chacune sur une ou deux bandes. Souhaitant l'utiliser sur l'antenne fouet, j'ai d'abord raccordé les sorties du commutateurs sur une seule entrée comme indiqué dans le manuel. Puis, après réflexion, j'ai installé une prise N sur l'emplacement libre que j'ai directement connectée sur la sortie du coupleur en amont de la commutation d'antenne que j'ai déconnecté.

Un bon nettoyage de l'ensemble a ensuite été engagé avec graissage des différents mécanismes d'accord. Quelques traces sur un CV doivent encore être nettoyées, probables souvenirs d'amorçages. Un premier essai ayant montré des difficultés d'accord en mode automatique, la reprise du réglage de la mesure a été engagée en connectant directement une charge de 50 Ohm sur la carte de mesure après avoir déconnecté l'entrée de la partie accord.



La documentation indique d'affiner la mesure en mode auto-tune par intervention sur le condensateur ajustable afin d'obtenir 0V sur la résistance R24 à 7MHz. Il s'agit de la sortie de l'amplificateur opérationnel traitant le signal de mesure du ROS qui attaque ensuite le moteur pilotant le CV N°13 coté Antenne. L'ajustement est difficile, très pointu et varie faiblement sur la durée d'application de la puissance (100W) sur la charge. Une vérification doit être ensuite effectuée sur la résistance R21 correspondant à la sortie de l'amplificateur opérationnel traitant le signal de mesure de phase qui attaque ensuite le moteur pilotant le CV N°12 coté Emetteur.

Cette instabilité dans la mesure m'a conduit à vérifier toutes les tensions d'alimentation sans rien trouver d'anormal. La document précise toutefois que la tension mesurée à 0V sur 7MHz peut varier de +/-3V aux extrémités de bande. A suivre donc pour une vérification approfondie après tests.

IC751: Installation - Suite

Le raccordement de la boîte d'accord AT-500 va permettre l'utilisation d'une antenne fouet. Après mûres réflexions, j'ai opté pour la modification de l'antenne existante constituée de 4 brins MS116, 1 brin MS117 et 1 brin MS118 soit une longueur utile de 5m. La base de cette antenne était constituée d'un tube de PVC dans lequel deux rondelles de Teflon étaient insérées pour maintenir le premier brins MS116. L'ensemble était haubané avec trois drisses dont l'une avait été cassée depuis quelques mois.



La nouvelle version est actuellement identique quand à sa constitution mais utilise une base MP68 de l'antenne ground-plane LA7 / RC292 que j'avais en stock. Cette base dispose d'un connecteur SO239 permettant un raccordement direct du coaxial. Le haubanage est constitué de 3 brins de fil de pêche au gros. Deux brins (MS117+MS118) sont actuellement vissés pour former un contrepoids qui ne sera peut-être pas utile. Les mesures le diront.

Il n'est pas impossible qu'il faille rajouter un ou deux brins MS116 pour atteindre une hauteur de 6.25m ou de 7m qui paraît être idéale pour un accord sur une large bande.

IC751: Installation

La réorganisation du shack me permet d'enfin installer l'ICOM IC751 et sa boîte d'accord AT500 provenant de chez feu mon ami Edmond (F8RF).  L'ensemble prend place sur le récepteur EK515 qui a été remonté  du sous-sol. Une charge de 100W a été installée pour valider le bon fonctionnement du IC751 en mode autonome.

Un module PIEXX permettant de conserver le code du récepteur avait fort heureusement été installé en son temps par notre ami commun Bruno sans quoi cet équipement resté très longtemps stocké chez Edmond n'aurait plus redémarré.



La boîte d'accord sera, dans un premier temps, reliée à une antenne fouet de 5m placée sur le chien assis, antenne constituées de plusieurs brins MS116 et actuellement utilisée en réception. Une terre radio dédiée sera utilisée. J'ai d'ailleurs profité du beau temps pour faire une mise à la terre complète du petit mât supportant la D707 et la CELWAVE.

A suivre avec le raccordement sur l'antenne et les premiers tests.

Divers: Arrêt de la monétisation

Avec plus de 163 vues en une semaine, la monétisation via AdSense n'a permis de cumuler que 0.01€ de revenus. L'expérience est pour moi concluante, la fréquentation de ce blog ne permet pas d'envisager un quelconque revenu hors d'éventuels dons via Paypal. J'arrête donc ici l'expérience.

Divers: Monétisation du blog

Avec plus de 854 articles et 987000 pages lues depuis 2008, je suis tenté de tester la monétisation de ce blog via AdSense, ceci d'une manière la moins intrusive possible avec un encart de part et d'autre de la page. Je verrai d'ici un mois ou deux si cette monétisation fonctionne et me permet de couvrir quelques dépenses liées à mes passions. Je n'y crois guère mais tout dépend du ciblage de la publicité...

W61PC: Mise en boîte

Ma carte de décodage Wavecom W61PC vient de quitter la station de travail pour rejoindre un PC industriel bien plus adapté et moins consommateur d'énergie. J'ai pu trouver un NEXCOM NISE 3500M doté d'un processeur i5 et surtout d'un bus PCI. Mes recherches me laissent penser que c'est le dernier modèle à offrir ce bus.

Cette machine, à refroidissement passif, est remarquablement conçue et dotée de toutes les interfaces imaginables: eSata, VGA, HDMI, USB sans compter cinq ports séries toujours pratiques pour piloter les récepteurs. C'est d'ailleurs cette marque que Wavecom avait choisie pour son ensemble intégré W61PLAN.

La machine est installée à l'étage connectée dans un premier temps en Wifi et sans clavier ni écran. Elle déjà raccordée à la sortie FI de l'Eddystone 6200, sortie par ailleurs connectée au décodeur GA82. Il me sera ainsi possible de comparer les performances. Je n'ai pu résister à rajouter le logo Wavecom en face avant.

Sans surprise, les résultats sont parfaits avec un excellent décodage depuis la sortie 1.4MHz. D'autres récepteurs seront bientôt connectés. La version logicielle ici utilisée est la version 7.4. Je n'arrive pas à savoir si les versions suivantes de logiciels tournent encore sur cette carte assez ancienne, la société Wavecom étant très avare d'information.

Divers: Adaptateur de mesure pour tubes - Suite

Le dépannage du R390 nécessite de tester de nombreux tubes, d'autant que certains sont câblés avec leurs filaments en série. Pour gagner un peu de temps, j'ai ajouté quelques indicateurs sur l'un des adaptateurs.

A savoir: deux diodes LED tête-bêche avec une résistance de 330 Ohms entre les broches 3 et 4 ainsi qu'un néon avec une résistance série de 1MOhm entre les broches 2 et 5. Le lampemètre du pauvre selon un de mes bons amis.

Les broches 3 et 4 de la majorité des tubes de la série 6.3V correspondent au filament. La broche 5 est généralement l'anode portée à 180 voir 200V et la 2 la cathode généralement à quelques volts. Travaillant en tension continue, l'ionisation changera de coté selon la polarité.

RaspTTY: Mise à jour

'RaspTTY' est un gadget que j'ai développé en décembre 2016 afin de disposer d'un terminal multi-modes pour mes télétypes. S'appuyant sur une carte Raspberry PI0, ce gadget embarque un serveur WEB pouvant piloter un télétype 50 bauds mais aussi une application permettant de recevoir des news depuis différents serveurs WEB. Ceci en mode série (raccordement direct en simple courant) ou en audio (AFSK générée par le gadget), nécessitant alors un démodulateur, un Dovetron ici.

J'avais rencontré quelques problèmes de gestion des différentes tâches avec, assez régulièrement, un SegFault lors d'un changement de mode. Il faut dire qu'il est possible de changer de source par le biais d'un simple inverseur dont l'état est supervisé par le logiciel du serveur écrit en Python. La génération s'effectuant via 'aplay' pour les sources locales et via 'omxplayer' pour les streams, il est nécessaire de mettre en place un mécanisme robuste permettant d'assurer la terminaison correcte d'un processus fils. Avec donc l'utilisateur de mécanismes de verrouillage, de lock, d'attente.... Le passage à une version bien plus récente de Raspbian et de python a permis de mieux cerner le problème et de le corriger.

La carte initiale Raspberry Pi0 a été remplacée avec succès par une Pi0W me permettant d'éliminer le dongle USB Wifi. Je craignais que le module Wifi utilise le port série LP011 comme le module Bluetooth (obligatoirement désactivé) mais ce n'est, heureusement, pas le cas.

Quatre modes de fonctionnement sont ainsi disponibles:

Télétype raccordé:

1) Streaming d'une source texte WEB telle que les news de la BBC, les données étant mises au format et transcodées en ITA2 puis transmise sur la liaison série 50bds,

2) Interfaçage sur un terminal accessible depuis l'interface WEB permettant d'émettre des messages vers le télétype et de recevoir des réponses.

Télétype non raccordé:

3) Streaming d'une source texte WEB telle que les news de la BBC, les données étant mises au format, transcodées en ITA2 puis modulées localement en FSK sur une sortie dédiée et sur le haut-parleur,

4) Streaming d'une source audio FSK, en l'occurrence 'http://internet-tty.net:8040/EUROPE', avec copie du signal audio sur une sortie dédiée et sur le haut-parleur.

D707: Nettoyage et installation

Mon ami Jacques m'a donné il y a quelques temps une antenne active Diamond D707 que j'ai décidé d'installer à coté de la CelWave. Un démontage a permis de vérifier l'état mécanique de l'antenne avec remplacement des mousses de maintien des brins dans la canne de fibre de verre. Je n'ai pas eu à ouvrir le préamplificateur, celui-ci ayant été testé bon auparavant. L'antenne est constituée de 4 brins d'environ 20cm séparés par un bobinage. Plus d'information peut-être trouvée sur le site de DF4OR.

Plusieurs couches de vernis ont été passées sur la canne de verre. L'antenne est alimentée via le coffret de la CelWave sur lequel une des sortie 24V a été passée à 12V. Le résultat en première approche est identique à la CelWave sur la bande HF avec un peu moins de gain mais autant de bruit. Je regarderai plus en détail sur mon KiwiSDR.

RF520: Maintenance de printemps

La baie de réception télégraphique RF-520 vient de faire l'objet d'une bonne révision. Si à la mise sous tension les deux récepteurs RT-546 recevaient bien les émissions de DDK9, le démodulateur CS-576 présentait quelques dysfonctionnements. Il faut dire que cet ensemble n'a pas été révisé depuis plus de 20 ans maintenant.



Le contrôle visuel des deux récepteurs mets en évidence la nécessité d'effectuer un dépoussiérage mais aussi de changer les deux condensateurs de filtrage de l'alimentation lesquels étaient encore en parfait état il y a .... 20 ans.

Ces récepteurs à 6 fréquences fixes quartz avaient été modifiés par mes soins afin de pouvoir sélectionner les fréquences à recevoir. Une platine à base de DDS avait ainsi été ajoutée qui fonctionne encore parfaitement.

Le démodulateur nécessite lui un important travail de dépoussiérage et le changement de l'ensemble des condensateurs chimiques.

Un travail long et fastidieux mais qui va permettre de retrouver les performances originales de cet équipement datant des années 60.

Tous les condensateurs ont été remplacés par des condensateurs tantales de type CTS qui devraient assurer encore de longues années de vie à cet équipement.

Les condensateurs de filtrage s'avèrent être tous encore corrects et n'ont donc pas été changés. Cette baie va être reconnectée au téléimprimeur SAGEM SP5E

Divers: Adaptateur de mesure pour tubes

Mon Collins R390 est en panne alors qu'il fonctionnait encore bien il y a quelques années. Il me faut donc le réparer avant de l'installer définitivement à coté du Siemens 745 2E309B à l'étage. Mes deux adapteurs pour faire des mesures sur les tubes étant bien abimés, j'en ai réalisés de nouveau avec un support imprimé en PETG et des baguettes de laiton dur de 1mm de diamètre

Les mesures pourront être effectuées sur les cosses d'origine des supports ou sur les connexions en laiton. J'envisage d'ajouter des indicateurs lumineux pour les tensions filament et plaque des tubes les plus courants. A suivre ...

W4010: Réinstallation

Il y a maintenant plus de 14 ans, j'avais acquis un décodeur W4010 pour une somme plus que modique lors de l'une des foires amateurs organisées par GES. Ce décodeur est remarquable, quoique dépassé en terme de modes supportés, mais il nécessite un moniteur vidéo.

Je l'avais relégué dans mon stock jusqu'à peu à l'occasion de la réorganisation de mon shack à l'étage. Je l'ai raccordé sur la sortie ligne du TE704C-TES acquis il y a deux ans, un modèle dédié à la réception FSK. Il ne restait qu'à approvisionner un moniteur disposant d'une entrée vidéo et de taille raisonnable. C'est chose faite un moniteur de 10" offrant plusieurs entrées sélectionnables dont une entrée S-Vidéo.

Je pense approvisionner un ou deux autres moniteurs de ce type pour tous mes appareils ne sortant qu'en vidéo dont les consoles de jeux mais aussi d'autres décodeurs.

EK890: Adapteur sortie FSK-TTL et Audio

Le récepteur EK890 dispose d'un connecteur DB25 offrant plusieurs signaux de sortie dont une sortie Audio 600Ohm et des sorties FSK au format TTL ou V28 lorsque l'option ad-hoc est installée. Ceci est le cas sur mon exemplaire que je compte relier - pour le fun -  à l'analyseur télégraphique GA82. Pour ce faire un adaptateur DB25 vers CINCH et BNC est réalisé en impression 3D.

Cette sortie FSK démodulée attaquera le GA82 en mode décodeur donc sans passer par le démodulateur intégré. De ce fait, les paramètres de communication ne pourront être automatiquement déterminés. A suivre...

745 E309B: Finalisation

Deux pannes restaient à identifier sur le Siemens 745 E309B qui toutes deux nécessitent un démontage  assez conséquent des blindages. Si la testabilité de cet équipement est simplifiée par le mesure des courants plaques de chacun des tubes, sa réparabilité est loin d'être satisfaisante.

Le bloc HF doit être dessoudé pour arriver à retourner la plaque supportant les composants ce qui nécessite une certaine dextérité au regard du nombre de connexion de celle-ci sur le bloc rotatif.

La résistance d'alimentation de la plaque de l'oscillateur du marqueur est coupée. Elle est remplacée et, au regard de la difficulté d'accès, toutes les autres résistances sont aussi remplacées, les valeurs ayant bien dérivées. Cela ne pourra pas faire de mal surtout sur l'étage d'entrée.

L'ensemble est remonté mais hélas le signal du marqueur n'est toujours pas audible. J'avoue ne pas avoir testé les condensateurs céramiques tubulaires et ceux de la liaison de sortie prenant la forme d'une pastille rouge. Un test du quartz de 100kHz est aussi à prévoir.



La même opération est réalisée sur le bloc oscillateur à quartz avec le même défaut d'une résistance d'alimentation plaque coupée. Après remplacement et mise en place d'un quartz tout rentre dans l'ordre. Encore faut-il maintenant trouver quelques quartz correspondant à des fréquences intéressantes. La dernière opération a consisté à remplacer les résistances de la section CAG/BF lesquelles étaient vraiment hors tolérances.

Le résultat est là: une réception moins bruitée et un sortie audio devenue très agréable. Cet équipement est un bon récepteur d'écoute pour l'AM et la graphie. La réception de la BLU n'est pas exceptionnelle mais un convertisseur existait pour l'exploitation de ce mode.

745 E309B: Vérification et premier redémarrage

Un récepteur Siemens 745-E309B donné par un ami attendait depuis quelques temps une remise en état. La réorganisation du shack me permet enfin de lui trouver une place. Après les vérifications de base, ce dernier est alimenté avec un ampoule de 100W en série. Une antenne est raccordée mais aucun souffle ne permet de considérer que le récepteur fonctionne correctement.

Le dépannage de ce récepteur, et plus largement du matériel allemand professionnel de cette époque - années 60 - est largement facilité par l'existence de points de mesure permettant de déterminer la consommation de chaque tube ('Rörhe' abrégé en 'Rö'). Un commutateur permet de visualiser cette consommation sur un galvanomètre. Une zone rouge indique la plage de consommation considérée comme correcte.

Dans le cas présent, la consommation de l'un des tubes de la FI est nulle, et de fait, celui-ci (EF93 ou 6BA6) apparait avoir pris l'air. Après remplacement, des stations sont entendues fort et clair. Il reste deux problèmes à régler: le tube EF93 du marqueur 100kHz et celui du l'oscillateur Quartz ont eux-aussi une consommation nulle, et leur remplacement ne change rien. Je vais donc devoir me plonger dans le schéma.

On admirera le magnifique touret portant les circuits d'accord avec un remarquable mécanisme de contacts souples. Une mécanique déjà rencontrée dans de nombreux récepteurs allemands produits durant la seconde guerre mondiale. Et, j'allais oublier l'existence d'une filtre à largeur de bande variable et d'un mécanisme permettant d'attendre une résolution au kHz près par le biais d'une mesure reportée sur le galvanomètre, ceci pour 20kHz de largeur.
