Divers: MAX-505 et tubes SFR P2

Un passage au musée des Blindés de Saumur à l'occasion d'une magnifique journée organisée pour les adhérents m'a permis de ramener quelques objets dignes d'intérêt provenant d'une veille connaissance de mon ami Jacques.

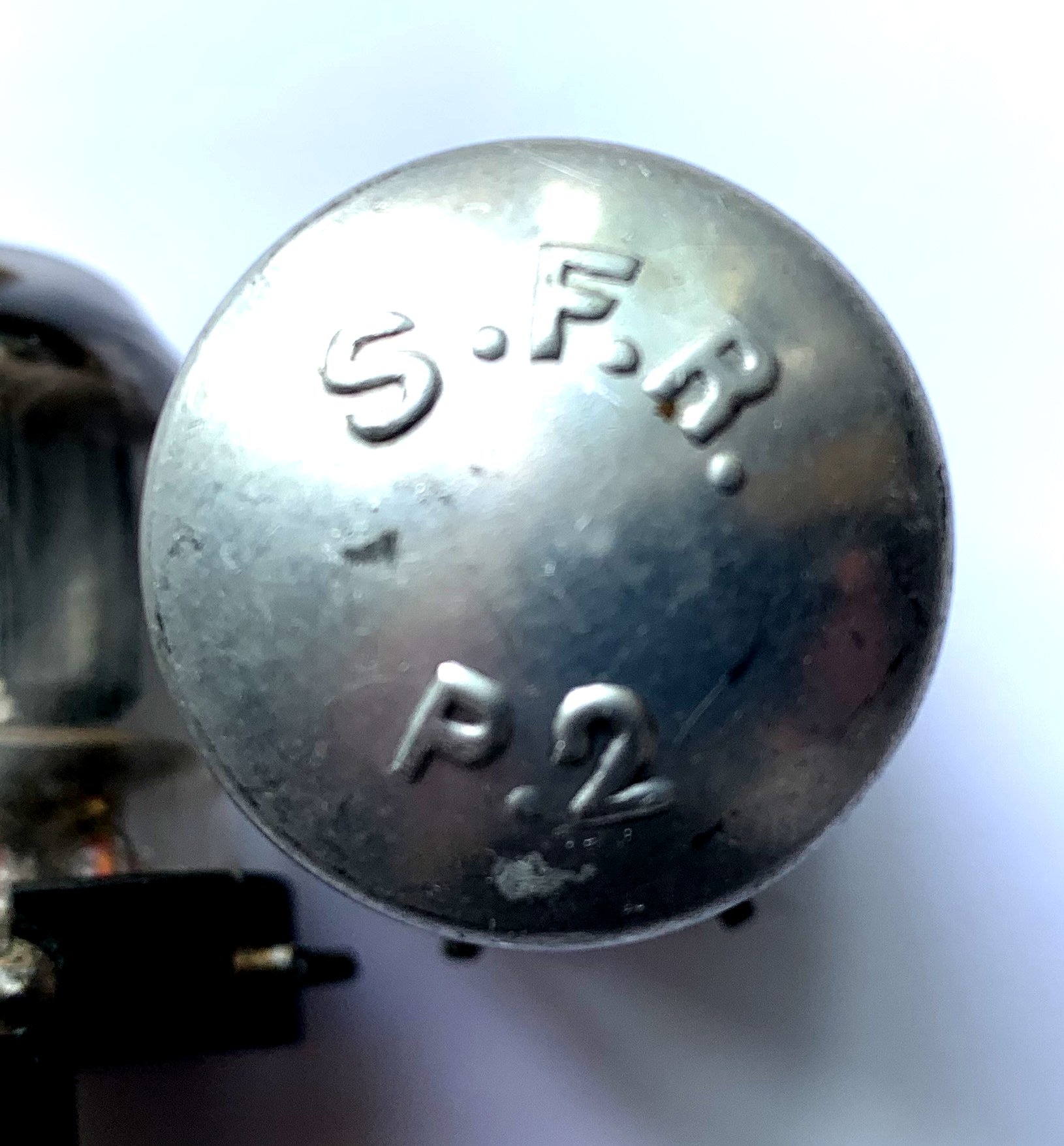

En premier lieu, trois tubes identiques, un monté sur un culot Octal US, les deux autres sur un culot Allemand dont l'un avec un blindage métallique. Ce dernier porte la référence 'S.F.R P.2' estampé sur le blindage.

Ces tubes ont été conçus en 1945 dans le cadre d'une commande d'état pour la fabrication du poste ER4 (6 fréquences fixe modulé en FM). Je n'ai trouvé aucune littérature qui référencerait ces tubes pentode.

Ensuite un fréquencemètre du début des années 80 intégré dans un boitier très semblable à celui des calculatrices de l'époque. Aucun schéma n'est disponible mais une rapide étude met en évidence un premier étage amplificateur à transistor suivi d'un diviseur Plessey, divers composants logiques, un circuit intégré LSI et un driver d'affichage.



Le tout est livré dans une sacoche en cuir. L'instrument ne fonctionne que partiellement puisque les décades impaires (40MHz pour 30 et 40Mhz en entrée par exemple) ne sont pas affichées et que la sensibilité n'est pas au rendez-vous (peut-être un problème sur le transistor d'entrée).

HP8563E: Réparation de l'alimentation

Un analyseur de spectre HP-8563E a rejoint le shack qui est destiné à remplacer mon vieux HP-8591A dont la fréquence limite était un peu basse pour mes mesures. Il me faut cependant d'abord réparer son alimentation à découpage puis vérifier que l'équipement fonctionne sur toute sa gamme.

J'ai ainsi commencer à tester l'alimentation, étage par étage, fonction par fonction. Ne sortant aucune tension, la première vérification a été de valider la tension de sortie du KickStart lequel doit fournir une impulsion de 14V le temps d'alimenter tous les autres circuits. Après démarrage du découpage un enroulement dédié prend le relais en fournissant cette tension.

Très rapidement le circuit de démarrage est mis en cause. Le comparateur LM393N est remplacé par un nouveau circuit que j'ai monté sur support. Une impulsion est maintenant bien générée mais régulièrement ce qui laisse entendre que le découpage ne fonctionne toujours pas. Et de fait aucune tension n'est présente derrière le premier étage de découpage à 80kHz quand la tension de commande est pourtant présente. Le MOS-FET assurant cette fonction est probablement en défaut mais le dépannage va s'arrêter temporairement là faute de MTP8N50 (8A 500V) sous la main. Ce composant n'étant pas facilement approvisionnable, un IRF840 va le remplacer. A suivre donc.

EZP: Bon pour le service

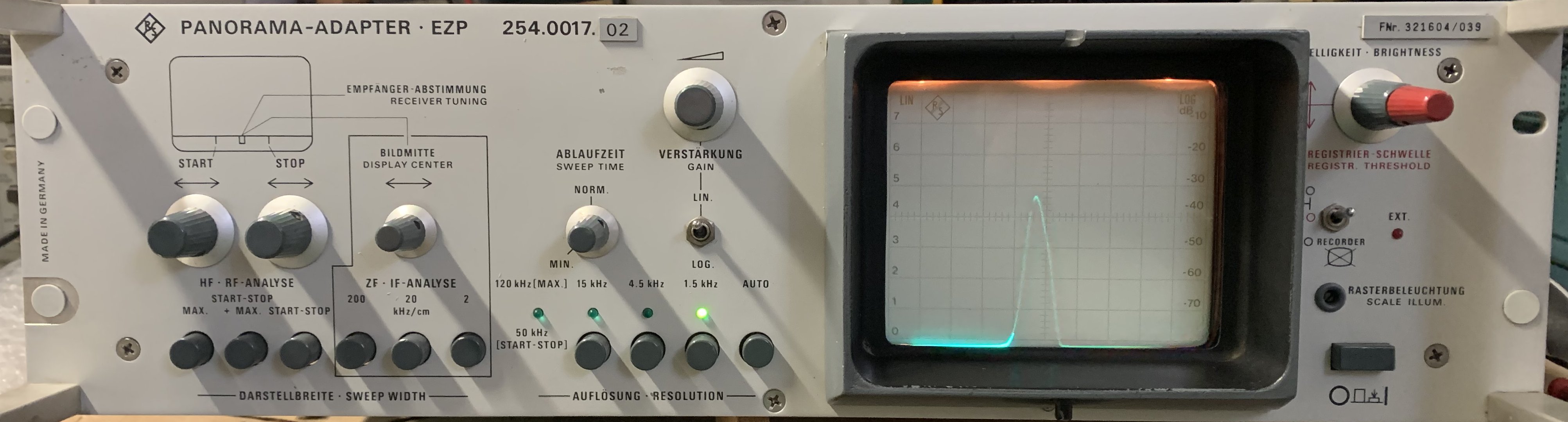

Le test du panoramique EZP après réparation montre que celui fonctionne correctement. Un dépannage finalement assez simple sur des composants classiques. Ce qui n'aurait pas été le cas si la THT avait été touchée.

Il n'y a plus qu'à le remettre en coffret et à tailler un filtre vert.

Je vais probablement l'installer en monitoring d'un de mes récepteurs VHF Thomson ou Racal avec pourquoi pas une modification pour balayer la pleine bande comme cela est possible sur les matériels R&S.

EZP: Réparation

Un second panoramique Rohde & Schwarz EZP est venu rejoindre le stock, le premier étant actuellement installé sur la baie de récepteurs ESM5xx. Acheté en panne, ce second exemplaire a rapidement été ouvert pour une première inspection avec une étonnante surprise: un pont redresseur gisait au fond du coffret.

Après étude attentive un emplacement vide est découvert sur une carte montée composants vers le bas. Le pont redresseur est testé OK mais le condensateur de filtrage resté sur la carte est en court-circuit franc. L'hypothèse la plus vraisemblable est que le pont redresseur ait suffisamment chauffé pour qu'il se dessoude et tombe en fond de coffret. Le condensateur est remplacé ainsi que l'interrupteur marche/arrêt cassé, un classique sur les équipements R&S des années 80.

Après mise sous tension, tous les rails d'alimentation semblent être corrects mais aucune trace n'apparaît sur le tube cathodique, le filament étant pourtant allumé. La question d'une panne sur la THT se pose alors.

Le couvercle de celle-ci est ouvert ce qui permet de relever le rail d'alimentation laquelle s'effectue en tension négative. Le bloc est alors directement alimenté en -5V - ne pas prendre de risques - avec une sonde THT sur la sortie. Et, soulagement, quelques 600V DC apparaissent sur cette sortie. On notera à ce sujet la présence d'un tantale de tension de service de 20V susceptible d'un court-circuit... La THT étant a priori correcte, la tension d'alimentation est vérifiée pour découvrir qu'elle n'est pas présente.

La carte d'alimentation associée est extraite avec un signe de chauffe autour d'un pont redresseur. Après test, celui-ci s'avère HS. Il est remplacé et cette portion alimentée en entrée du redresseur via une alimentation de laboratoire. Une tension de -20V est relevée sur la sortie.

Toutes sont remontées, le panoramique est mis sous tension, et une trace est enfin visible. Le tube est très légèrement marqué sur la ligne de référence mais cela ne gène aucunement la lecture. Il reste maintenant à vérifier le bon fonctionnement de l'ensemble sur un signal à 10.7Mhz.

ET3030: Bon pour le service

Le récepteur VHF/UHF ET3030 vient d'être remis en service après avoir refait le câble de l'alimentation secteur laquelle s'effectue sur un connecteur Cannon avec inserts non coaxiaux. N'ayant aucun de ces inserts, j'ai modifié un connecteur identique avec des deux inserts de fabrication maison à base de traversées Téflon et de deux pinoches ad'hoc.

L'alimentation ayant tendance à chauffer, un ventilateur a été ajouté sans aucune modification mécanique en se reprenant simplement sur la sortie de deux vis existantes. Le flux est détourné vers le refroidisseur des transistors ballast à l'aide d'une forme réalisée avec une feuille en mylar.

L'ensemble est assez compact bien que les capots des connecteurs soient trop long. Je reprendrai probablement la connectique pour réaliser un vrai fond de panier.

En attendant, la réception de la FM est excellente avec la largeur de bande de 100KHz et un haut parleur de qualité médiocre. Le ventilateur assure un excellent refroidissement.

CJ 2023: Dernière année

La dernière année de la rencontre radio-amateurs de CJ s'est passée ce samedi 1er avril avec un temps de saison: du vent mais peu de pluie. Cela a été l'occasion de voir de superbes réalisations dont un bracon de parabole réalisé entièrement avec des profilés pour la pose des plaques de placoplâtre.

J'en suis revenu avec quelques beaux matériels:

1- Un panoramique Rohde & Schwarz EZP en panne (encore du travail en perspective) mais qui, au pire, servira de pièces de rechange pour celui qui est installé sur la baie ESM5xx.

2- Un récepteur ET3030 VHF/UHF de la même marque (merci Jacques) normalement intégré à l'ensemble XT3030 mais disposant de sa propre alimentation 110/220V et de deux entrées antennes. Il couvre de 100 à 165MHz et de 225 à 400MHz en AM et en FM avec trois bandes passantes.

Une sortie audio est disponible ainsi qu'une sortie Link11. La connectique arrière est assez étonnante avec des connecteurs Cannon dotés d'inserts coaxiaux mais aussi de trois inserts pour l'alimentation 220V. Mise sous tension sous peu...

3- Un superbe récepteur RS6 conçu par la CIA dans les années 50 avec ses deux blocs d'alimentation mais hélas sans son émetteur.

Un petit bijou de compacité et de conception à base de tubes miniatures et pouvant être alimenté sur tension batterie mais aussi secteur. Cette version couvre de 3Mhz à 17Mhz en deux bandes. Sera étudié puis redémarré d'ici quelques mois.

Et pour finir, une photo de deux transistors prototypes et d'un système pour redresser les broches des tubes radio tout droit sortis du stock de mon ami Jacques.

En conclusion, une excellente dernière et trentième édition que j'aurai fréquenté depuis 18 ans, avec dans les tous premiers temps une visite au Zoo de Beauval en famille pour joindre l'utile à l'agréable.
