MCR1: Test de la version MBLE

La remise sous tension du MCR1 version MBLE s'est passée sans grande difficulté hors le remplacement d'un condensateur de filtrage pourtant testé bon au pont LCR sous 20V.

De fait, après la mise sous tension la surveillance le courant anodique a très rapidement augmenté. Le condensateur, daté de 1951, a été simplement déconnecté et une version plus récente a été mise en place.

Ne disposant pas du casque original de 120 ohm, un haut-parleur de 600 ohm a été utilisé. Une antenne constituée d'un long fil a été connectée. La recherche d'une station sur la bande des 7MHz n'est pas chose aisée avec un récepteur à réaction mais une station de broadcast a pu être reçue.

La réception de la méteo de Hamburg sur 10.100MHz est excellente. L'alimentation est ici assurée par le bloc de fabrication 'maison' qui va rapidement être mis en coffret.

651S1: Mise sous tension

Le récepteur Collins 651S1 acheté aux enchères et dont la commande de volume et de Squelch a du être réparée vient d'être mis sous tension. Son fonctionnement s'avère être irréprochable et la réparation parfaitement fonctionnelle. Il m'a simplement fallu reconnecter une diode LED indiquant la position des MHz.

Ce modèle (2ième série) est équipé de tous les filtres contrairement à son prédécesseur d'une version plus ancienne (1ère série). Les cartes étant compatibles, il m'a été possible de vérifier le bon fonctionnement de la carte de contrôle du premier modèle laquelle présente un défaut lors de la mise sous tension. De fait, les afficheurs bas ne sont pas initialisés à zéro. Je dois avouer ne pas avoir trouvé l'origine du problème - probablement un soucis dans la remise à zéro des compteurs. Le reste du fonctionnement étant parfait, je n'ai pas insisté.

On admirera la qualité de ces cartes - condensateurs Tantale type CTS13, circuits logiques Fairchild de la série F93xx en boitier céramique flat-pack, circuit imprimé multicouches. Je n'ai actuellement vu ce niveau de qualité que sur le récepteur Soviétique  Katran R399 datant de la même époque. Ce type de composant était développé pour des équipements militaires durcis - satellite, radar d'avion, ... - avec un coût production probablement très élevé. Et Collins annonçait que le 651S1 devait être une version moins coûteuse que ses prédécesseurs ...

Je dispose donc de deux des trois versions de ce remarquable récepteur dont on notera les subtiles différences de la face avant dont la taille du 'round Collins' label. Ces deux équipements portent la trace de marquages et de tampons en langue Allemande. Il n'est pas impossible qu'ils aient été utilisés dans les centres radio de l'armée américaine installés en Allemagne.

MCR1: Comparaison avec la version MBLE

Le récepteur MCR1 dit 'Biscuit' de fabrication Anglaise a été largement utilisé par la résistance Française à qui il était parachuté durant la seconde guerre mondiale.

Une copie quasi-exacte a été réalisée après guerre en bien moindre volume ceci dans le cadre de la guerre froide par la société Belge MBLE.

Les deux versions se distinguent extérieurement par:
- la couleur du bloc - gris pour l'original et marron pour le MBLE,
- les inscriptions - Anglais ou Français,
- la  forme des boutons - en virgule ou rond,
- par la longueur du cordon d'alimentation - court ou long,
- par le casque quand il est présent ,
- par le diamètre des connecteurs casque et antenne - 2.5mm ou 3mm,
- par le diamètre des connecteurs du bloc HF.

D'autres différences apparaissent si l'on compare l'organisation intérieure des deux modèles.

On constate ici les différences suivantes:
- composants plus récents pour le MBLE,
- identification de chaque composant sur le MBLE,
- frettage des tubes sur le MBLE,
- mise à la masse du boitier sur le MBLE
- format et orientation du condensateur variable d'accord,
- format du condensateur d'accord d'antenne,
- position du transformateur BF et de deux tubes,
- connexion du câble d'alimentation.

Les tubes du MCR1 ne sont pas tous d'origine, il me faudra donc trouver des tubes anglais ou américain en remplacement de ceux ayant pour origine l'armée Française. On notera à ce propos que le modèle présenté sur le site de CryptoMuseum est aussi équipé avec quelques tubes Français d'après-guerre.


Pourrait-on envisager que les MCR1 parachutés aient été réutilisés par l'armée ou par les services Français pour leurs opérations ?

MCR1: Alimentation et Réalisation d'un connecteur 4 broches

L'acquisition - aux enchères du 2 décembre dernier - d'un récepteur MCR1 dit 'Biscuit' d'après-guerre fabriqué par MBLE m'a conduit à réaliser une alimentation dédiée à partir de composants en stock. La basse tension de 7.5V est fournie par un enroulement dédié et un étage de régulation à base de LM1117. La haute tension de 90V est obtenue par un quadrupleur de tension. Deux enroulements étant disponibles, une seconde sortie à 60V a été réalisée via un tripleur de tension.

Les tensions fournies par le transformateur étant un peu justes, quelques spires ont été rajoutées sur deux enroulements. La capacité de filtrage a dû être revue à la hausse conduisant à devoir positionner deux condensateurs hors du circuit imprimé. L'ensemble devrait prendre place soit dans une boite en fer étamé ou en epoxy. A suivre ...

Il m'a fallu par ailleurs trouver un connecteur femelle quatre broches du type de celui utilisé sur les vieilles piles 9V sans succès. L'imprimante 3D et le tour d'horloger ont donc été mis à contribution.

Les contacts sont usinés en rond de laiton de 3mm percé à 2.1mm puis fendu pour assurer l’élasticité du contact. Deux trous de centrage sont effectués, l'un pour guider le foret, l'autre comme point de soudure.

Le support des contacts est imprimé en PLA dans un bleu rappelant celui des connecteurs des années 1960. Quatre trous sont prévus pour la fixation de l'ensemble.

Après assemblage et collage des contacts dans les logements, l'ensemble est prêt à être testé et installé dans le boîtier d'alimentation. En pratique deux ensembles ont été réalisés.

Il est maintenant possible de passer au test du MBLE puis du MCR1 anglais en testant simplement le chauffage des tubes.

A suivre...

R392/URR: Test du CV278/GR

Le démodulateur FSK CV-278 acheté aux enchères apparaît être en excellent état. Sa mise sous tension n'a posée aucun problème, la qualité des composants étant là. Un premier essai a été effectué avec une alimentation à découpage un peu bruyante car ni blindée ni découplée et sans le télétype associé.

Le signal est audible malgré l'utilisation d'un long fil en lieu et place de l'antenne, l'objectif étant ici de rapidement vérifier que le démodulateur répond correctement aux signaux. Le CV-278/GR travaille sur la FI du récepteur soit 455kHz.

Le prochain chantier sera de valider le bon décodage avec l'un des testeurs disponibles ici.

651S1: Remise en état

La vente aux enchères du samedi 2 décembre m'a permis d'acquérir un Collins 651S1 à un prix totalement indécent. Seul problème potentiel: un potentiomètre double qui semble avoir pris un choc lors du transport ou de la mise en exposition. La présence de ce potentiomètre double indique qu'il s'agit d'un modèle de la seconde ou troisième série.

Après ouverture du poste, une étude rapide des cartes présentes permet de déterminer que celui-ci est complet avec les filtres optionnels et les afficheurs LED. Je n'ai pas été plus loin dans l'analyse désirant d'abord réparer les dégâts sur le potentiomètre.

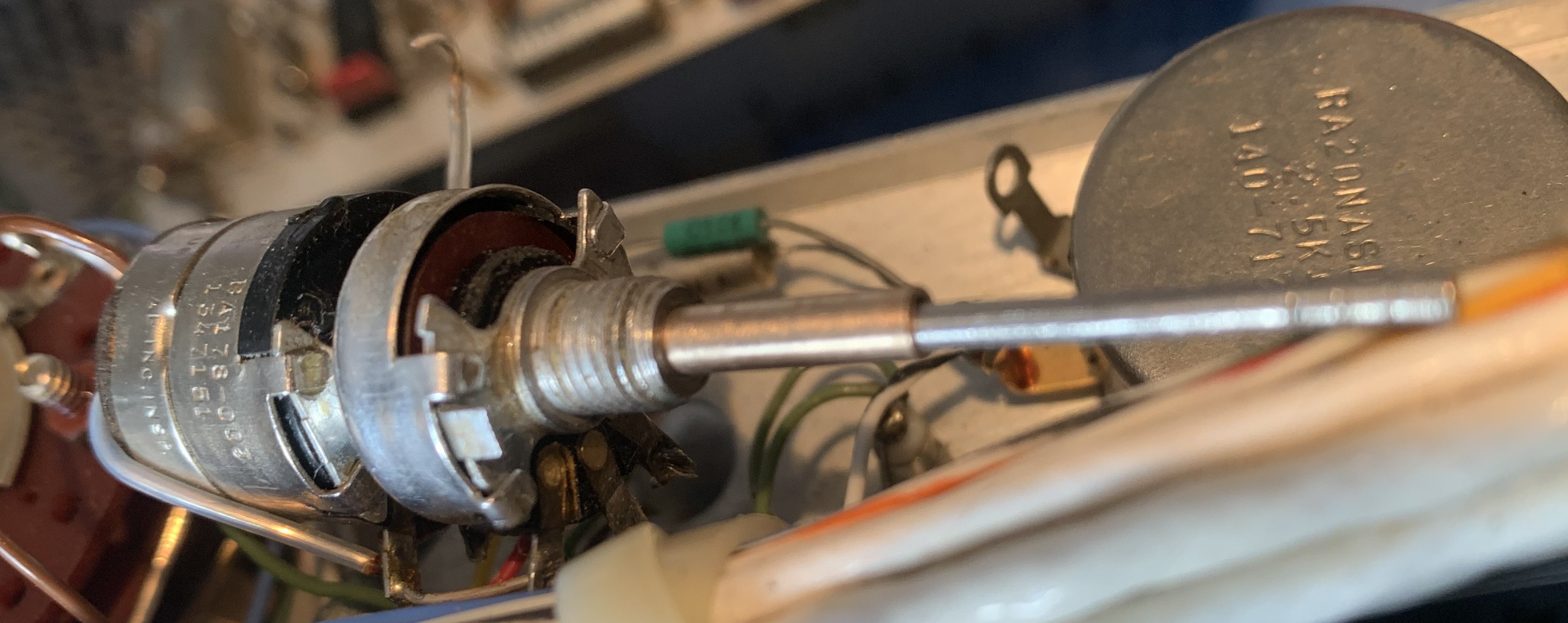

Les dégâts sont assez importants puisque l'axe extérieur est cassé au ras du support. Le potentiomètre doit être désassemblé pour étudier la méthode permettant de le réparer.

Après plusieurs essais de collage, il me faut me rendre à l'évidence, l'ensemble du mécanisme doit être remplacé, idéalement par un tube laiton de bonnes dimensions ou approchant, les mesures non métriques ne facilitant pas les choses. Disposant de rond de laiton dur, la solution s'impose rapidement: tourner et forer un manchon de remplacement.

Celui-ci vient remplacer le manchon non sans difficulté au regard de la fragilité de la platine portant les contacts, et plus largement du plastique présent un peu partout dans l'assemblage.

L'ensemble ainsi réparé est testé à l’ohmmètre puis remonté. Je croise les doigts pour que ce ne soit que le seul problème. Je regarderai toutefois si ce modèle ne serait pas encore disponible quelque part aux USA bien qu'il risque de me coûter plus cher que le récepteur !

A suivre donc.

R392/URR: CV278 et Boîte de tubes de remplacement

La vente aux enchères de la fin de la collection d'Edmond et de la collection de M.Perrot ce dimanche a été l'occasion d'acquérir quelques pièces intéressantes dont une boîte de tubes de rechanges CY-1298 contenant tous les tubes - dont certains difficiles à trouver - du récepteur R392/URR ainsi que son convertisseur FSK CV-278/GR.

La boîte de rechange d'origine Philco tout comme mon R-392 semble être assez rare, et je n'en avais jamais entendu parler avant mes recherches préalables à l'acquisition. Une bonne pioche !

Le convertisseur CV-278 était proposé à la vente précédente mais avant la présentation du récepteur. Je n'avais pas enchéri n'étant pas sûr d'obtenir le récepteur associé. Ici encore, une excellente affaire, d'autant que l'équipement m'est revenu moins cher que si j'avais dû acheter à l'unité les deux connecteurs fournis avec !

L'équipement est complet à l'exception de quelques vis manquantes sur la fixation des vu-mètres, vis dont j'avais fait un peu de stock lors de la remise en état de mes R390/URR et R391/URR.

Encore une vente étonnante au regard du nombre d'erreurs dans l'identification des matériels, de la vente séparée d'éléments associés et indispensables ainsi que des prix plus que bradés ayant été adjugés....  Tant mieux l'acquéreur averti qui aura su regrouper les différents éléments ...

D'autres photos à venir de quelques autres équipements achetés à cette occasion. A suivre donc.

Divers: Trembleurs pour la Ford T

La Ford-T avait cela de particulier que l'allumage de chaque cylindre était confié à un générateur de hauteur tension prenant la forme d'une petite bobine de Ruhmkorff. Les quatre bobines étaient rangées dans une boîte en bois, les contacts étant assurés par des lamelles sur chacun des trois plots en laiton de la bobine (masse, primaire 6V et secondaire HT). Un dispositif de sélection alimentait en 6V chaque bobine à tour de rôle.

Avant et après nettoyage

Disposant de deux bobines dites 'trembleurs' dans mon stock j'ai pris le temps de vérifier leur état et de les nettoyer de la crasse accumulées. Les éléments métalliques ont été dérouillés puis noircis pour protection avec un bronzage chimique. Le coffret en bois a été nettoyé à la paille de fer puis ciré.

Les bobines des ces deux trembleurs ont été contrôlés correctes ainsi que les condensateurs mais à basse tension. Le nettoyage à fait apparaître deux inscriptions Ford dont l'une est parfaitement visible.
