Récepteurs: Fin de la maintenance

L'opération de maintenance 'décennale' visant à remplacer les batteries de sauvegarde de mes récepteurs touche à sa fin après bien des difficultés d'extraction des équipements hors des baies.

Auront ainsi été vérifiés: le TRC394A, le TRC394B, le TRC394C, le RA1792 et le RA6790 avec pour tous un pack constitué de deux éléments NiMh, à l'exception du TRC394C maintenu sans batterie au regard de la difficulté d'extraction de celui-ci.

Baie N°1
	De haut en bas: - Racal RA-6790 - Racal RA-1792 - Teletron TE-712 - Thomson TRC-394A Modèle 2 - Thomson TRC-394C Modèle 2
Baie N°4
	De haut en bas: - Nardeux T-264 - Thomson TRC-3941B - Thomson TRC-394C  - W&G SPM-19 - Unité de contrôle Thomson 'Binoc'    Pilotage du TRC394C et de son TRC3941

Satellite: LNB Bande Ka

S'il est assez facile de trouver des ensembles satellites émission/réception en bande Ka, il est plus difficile de trouver une LNB pour cette bande ... sauf à approvisionner une LNB conçue pour la réception de la télévision satellite en Irlande !

C'est chose faite avec par ailleurs l'acquisition à très petit prix d'un moteur Diseqc horizon/horizon neuf. Tout ce qu'il faut pour étudier les streams à haut débit diffusés en bande Ka du moins sur la cellule diffusant sur ma position géographique. Il n'y a plus qu'à installer une configuration temporaire avec probablement le récepteur Ayecka SR1 actuellement utilisé sur le feed EumetSat et qui sera commissionné le temps de l'expérimentation.

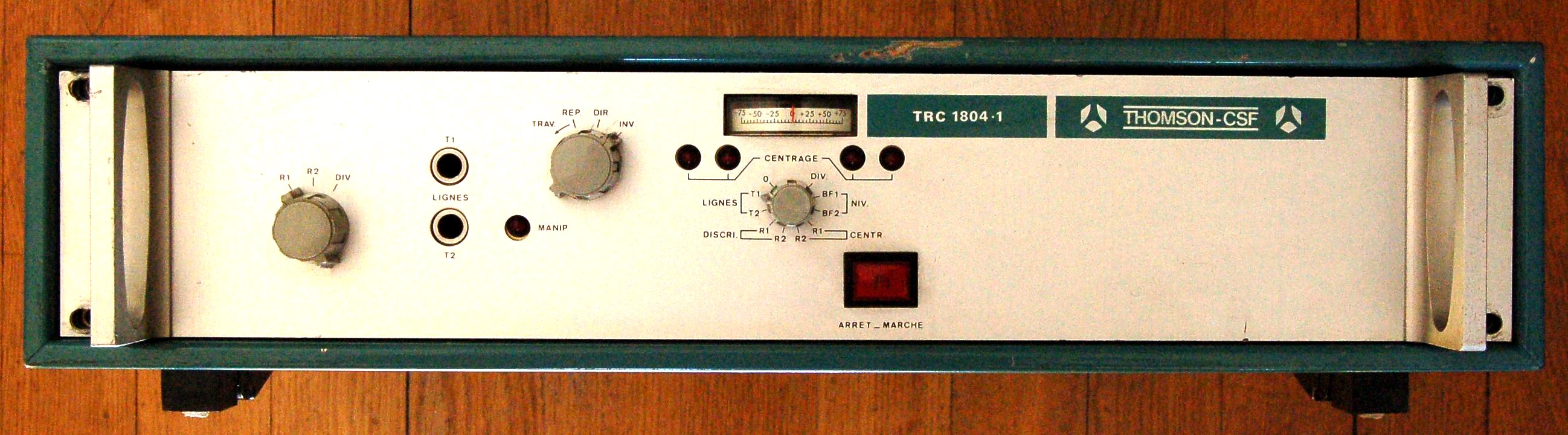

TRC1804-1: Maintenance

La réparation du démodulateur TRC469 m'a conduit à déplacer le démodulateur TRC1804-1, l'occasion de faire une vérification du fonctionnement. Après vérification, seuls les deux condensateurs de filtrage de l'alimentation méritaient d'être remplacés, plus par prévention que par réelle nécessité.

Prévu pour pouvoir travailler en diversité avec deux récepteurs, mon modèle n'est équipé que pour une voie à 2550Hz, la fréquence de travail des récepteurs TRC180 et TRC394 en mode F1.

Ce démodulateur est la copie conforme de celui conçu pour la série de récepteurs TRC180 mais dans un arrangement en coffret horizontal et non en tiroir vertical.

Ce dernier est équipé des cartes permettant la réception en mode Duoplex - deux voies simultanées - avec une entrée depuis la FI à 50kHz du TRC180 et non sur la ligne 600 ohm.

TRC469: Réparation

Le changement de batterie de mes récepteurs m'a permis de découvrir que le démodulateur FSK TRC469 connecté sur la sortie ligne de l'un des TRC394A ne fonctionnait plus. Il est vrai que je ne mets plus celui en fonctionnement régulier.

Après démontage, la panne est recherchée en remontant la chaîne depuis l'entrée ligne filtre après filtre. Le problème est rapidement identifié autour du circuit intégré chargé du traitement du signal, un XR-2211. Son remplacement pour test ne change rien et de fait, un rapide contrôle des signaux et tensions met en problème sur la sortie VRef. Après contrôle, le condensateur de 47µF est en court-circuit.

Les deux condensateurs chimiques de cette carte sont remplacés par deux condensateurs CTS-32 d'une qualité bien supérieure à celles des condensateurs Thomson jaunes de cette époque.

J'en profite pour remplacer tous les chimiques de ce type sur la carte alimentation par des chimiques classiques ou des CTS-32 selon leur fonction mais aussi selon la disponibilité dans mes stocks.

Après remise sous tension et réglage du centrage, le TRC469 est bon pour reprendre du service. Le générateur HP-33120A acheté il y a quelques temps s'est avéré bien pratique pour fignoler les réglages disposant d'un fonction FSK paramétrable.

TRC394B: Préselecteur

Le changement des batteries de certains de mes récepteurs a été l'occasion de vérifier leur bon fonctionnement, l'extraction de ces derniers hors de l'armoire 19" n'étant pas une opération des plus simples.

Tous ont parfaitement passé les tests à l'exception du TRC394B qui montre une forte atténuation sur la bande des 6MHz. Le bypass du présélecteur (optionnel sur cette série de récepteur) permet de rétablir la sensibilité et d'identifier l'origine du problème dans le filtre associé ou dans sa commande.

Un premier contrôle consiste à vérifier que les signaux de commutation des filtres du présélecteur sont bien activés en fonction de la fréquence reçue. Ceci étant le cas, le problème ne peut que provenir de l'un des relais de sélection du filtre.

Le relais en défaut est rapidement identifié (K07 - Carte Filtre N°1), et de fait sa bobine est coupée. Après remplacement par un relais en stock, le fonctionnement normal est confirmé et l'équipement remis en place.

Récepteurs: Changement des batteries de sauvegarde

Depuis plusieurs semaines mes récepteurs RACAL 1792 et 67909/GM ainsi que mes Thomson TRC394 ne maintiennent plus les derniers paramètres, signe d'un problème de batterie. Il faut dire que la dernière maintenance doit bien dater d'une dizaine d'années.

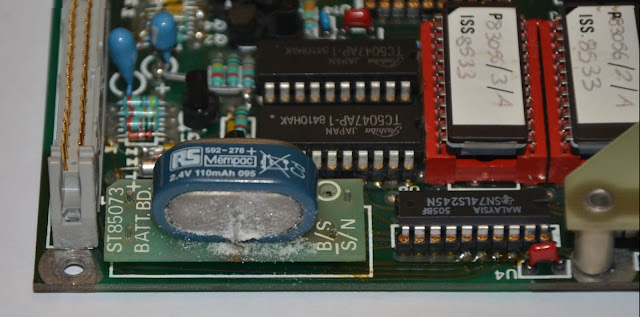

Après extraction des armoires 19" puis ouverture des équipements, la situation est confirmée: toutes les batteries changées il y a plus ou moins 10 ans sont hors de service. L’électrolyte de ces batterie NiCD a fuit, et cristallisé dans le meilleur cas.

Elles sont toutes remplacées par des batteries NiMH de plus grosse capacité pour absorber la surcharge liée à un mécanisme de charge non adapté. Il s'avère qu'une tension de 2.2V est suffisante pour tous ces équipements ce qui permet d'installer, après nettoyage soigneux des cartes, deux batteries AA dans un support placé loin de toute l'électronique.

Batterie de la carte CPU du Racal RA-1792

Batterie de la carte CPU du Racal RA-6790

Batterie de la carte CPU de l'un des TRC394A

Batterie de la carte CPU du TRC394B
