lundi 31 mars 2025

745 E309B: Finalisation

Deux pannes restaient à identifier sur le Siemens 745 E309B qui toutes deux nécessitent un démontage  assez conséquent des blindages. Si la testabilité de cet équipement est simplifiée par le mesure des courants plaques de chacun des tubes, sa réparabilité est loin d'être satisfaisante.

Le bloc HF doit être dessoudé pour arriver à retourner la plaque supportant les composants ce qui nécessite une certaine dextérité au regard du nombre de connexion de celle-ci sur le bloc rotatif.


La résistance d'alimentation de la plaque de l'oscillateur du marqueur est coupée. Elle est remplacée et, au regard de la difficulté d'accès, toutes les autres résistances sont aussi remplacées, les valeurs ayant bien dérivées. Cela ne pourra pas faire de mal surtout sur l'étage d'entrée.


L'ensemble est remonté mais hélas le signal du marqueur n'est toujours pas audible. J'avoue ne pas avoir testé les condensateurs céramiques tubulaires et ceux de la liaison de sortie prenant la forme d'une pastille rouge. Un test du quartz de 100kHz est aussi à prévoir.


La même opération est réalisée sur le bloc oscillateur à quartz avec le même défaut d'une résistance d'alimentation plaque coupée. Après remplacement et mise en place d'un quartz tout rentre dans l'ordre. Encore faut-il maintenant trouver quelques quartz correspondant à des fréquences intéressantes. La dernière opération a consisté à remplacer les résistances de la section CAG/BF lesquelles étaient vraiment hors tolérances.

Le résultat est là: une réception moins bruitée et un sortie audio devenue très agréable. Cet équipement est un bon récepteur d'écoute pour l'AM et la graphie. La réception de la BLU n'est pas exceptionnelle mais un convertisseur existait pour l'exploitation de ce mode.

mercredi 26 mars 2025

745 E309B: Vérification et premier redémarrage

Un récepteur Siemens 745-E309B donné par un ami attendait depuis quelques temps une remise en état. La réorganisation du shack me permet enfin de lui trouver une place. Après les vérifications de base, ce dernier est alimenté avec un ampoule de 100W en série. Une antenne est raccordée mais aucun souffle ne permet de considérer que le récepteur fonctionne correctement.


Le dépannage de ce récepteur, et plus largement du matériel allemand professionnel de cette époque - années 60 - est largement facilité par l'existence de points de mesure permettant de déterminer la consommation de chaque tube ('Rörhe' abrégé en 'Rö'). Un commutateur permet de visualiser cette consommation sur un galvanomètre. Une zone rouge indique la plage de consommation considérée comme correcte.

Dans le cas présent, la consommation de l'un des tubes de la FI est nulle, et de fait, celui-ci (EF93 ou 6BA6) apparait avoir pris l'air. Après remplacement, des stations sont entendues fort et clair. Il reste deux problèmes à régler: le tube EF93 du marqueur 100kHz et celui du l'oscillateur Quartz ont eux-aussi une consommation nulle, et leur remplacement ne change rien. Je vais donc devoir me plonger dans le schéma.

On admirera le magnifique touret portant les circuits d'accord avec un remarquable mécanisme de contacts souples. Une mécanique déjà rencontrée dans de nombreux récepteurs allemands produits durant la seconde guerre mondiale. Et, j'allais oublier l'existence d'une filtre à largeur de bande variable et d'un mécanisme permettant d'attendre une résolution au kHz près par le biais d'une mesure reportée sur le galvanomètre, ceci pour 20kHz de largeur.

samedi 22 mars 2025

CelWave: Installation d'une antenne active HF

Une antenne active HF identifiée 'Alcatel CelWav' était disponible dans mon stock depuis plus de 10 ans sans jamais avoir été testée. La mise en place d'une section de mât dans le jardin pour servir de support à un rosier grimpant a été l'occasion d'installer cette antenne.


Une ligne coaxiale a été tirée directement entre le support d'antenne et le shack à l'étage. Pour ce faire, des clamps ont été imprimés en PETG-CF aux dimensions du RG214 ici utilisé. Le verrouillage est très correct mais seul le temps confirmera que cette solution est la bonne.


La référence 'A.R.A' sur l'étiquette de l'antenne pourrait faire penser qu'il s'agit d'une antenne de la société américaine A.R.A cependant le circuit imprimé est bien fabriqué par Alcatel.


L'antenne est connectée sur son alimentation 24V puis sur l'un des deux multi-coupleurs NV14T eux-mêmes alimentés par une autre alimentation 24V remplaçant celle d'origine R&S. Les résultats sont excellents comparés à l'antenne de 20m installée dans le toit.



samedi 15 mars 2025

Divers: Clermont 2025

De retour du salon radio amateur du club F5KMB avec quelques nouvelles bricoles dont un multimètre CA-5011 en bel état, plusieurs FET AsGa ATF-10136, un lots de boutons, deux prises classiquement utilisées sur les piles HT, un connecteur BFR miniature, et deux connecteurs qui me permettront de faire un rallonge pour mes R390.


Sans oublier une alimentation régulée de laboratoire SODILEC SDCF-300 (300VA) fournissant depuis le secteur ou depuis une alimentation continue 26V les tensions usuelles pour les équipements aéronautiques, à savoir 26, 115 et 208V en 400Hz.


Un véritable cale-porte vendu, avec tous ses connecteurs, à un prix défiant toute concurrence. Le contenu permet de mieux de comprendre son poids, l'électronique étant toute entière contenue sur une carte, le reste étant constitué de transformateurs, selfs et  bobines de mesure de courant.


La documentation, fort instructive pour ce qui concerne le mode de génération du signal de sortie est disponible ici. Je vais pouvoir faire tourner des gyroscopes plus imposants que ceux avec lesquels j'ai déjà joué :-)

mercredi 12 mars 2025

Alimentation HT: Mise en boîte

Les modules haute-tension à base de LT1082 ont été intégrés, avec un convertisseur buck-down du commerce, dans un boitier réalisé en époxy dont les dimensions sont celles d'un boitier de deux batteries 18650.


Il est ainsi possible de disposer d'un module d'alimentation de taille très raisonnable fournissant les tensions d'alimentation usuelles des petites postes à tube à chauffage direct. Il reste de la place pour intégrer si besoin un convertisseur pour les tensions de polarisation parfois requises.


Chaque module est ensuite intégré dans un boitier imprimé 3D offrant une connectique de raccordement ad 'hoc, ici pour alimenter un récepteur RR21A en 67,5V et 1.5V.


Les dimension de ce bloc sont 48 mm de large, 60mm de hauteur et 96mm de profondeur. On notera ici que le support des deux batteries utilisé n'est pas adapté à tous les modèles de batteries 18650. Le contact positif - un simple rivet - est en effet trop petit pour les batteries à pôle plat - flat top - avec en plus le risque d'un court-circuit. J'ai donc rajouté une vis dont la tête a été limée pour créer un point de contact parfaitement positionné.

vendredi 7 mars 2025

Alimentation HT: Modules ad'hoc

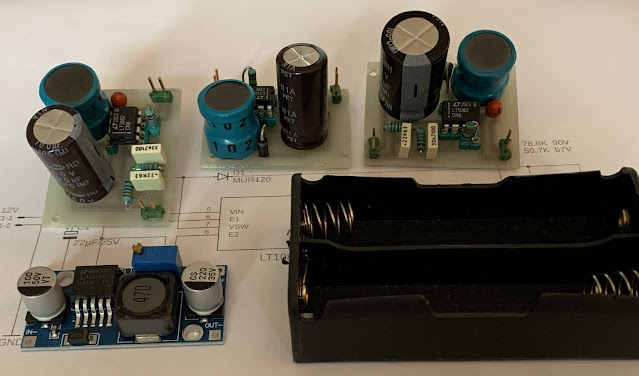

La réalisation d'alimentations HT pour mes postes à tubes se poursuit avec l'utilisation de deux modules spécialisés, un module HT à base de LT1082 permettant de délivrer les tensions usuelles 67,5V ou 90V et un module BT permettant de délivrer la tension filament de 1.5V voir de 7V.

Contrairement à l'alimentation réalisée pour le P100 pour laquelle la tension filament était obtenue par un régulateur linaire, ici celle-ci est délivrée par un convertisseur buck-down du commerce. Le circuit de génération de la haute tension est similaire mais avec une implémentation revue.

Ces modules  seront intégrés dans un boitier métallique qui fera office de blindage, suffisamment petit pour prendre place dans un boitier d'alimentation de la taille d'une pile 1.5V/67,5v de l'époque. Je n'ai pas encore testé le fonctionnement de l'ensemble avec deux batteries 18650 (7.2V au total) voir avec une seule batterie.

A suivre: l'intégration pour un poste MCR1 (7,5V/90V), un poste RR21A (1,5V/67,5V) et un compteur Geiger EkCo Radiac.

mercredi 5 mars 2025

ACL: Tête SH206-P

Je n'ai jamais réussi à réparer la tête ACL SH-206P couvrant de 2 à 4Ghz, ne trouvant aucun transistor susceptible de fonctionner correctement dans cet équipement des années 70. En attendant de m'y remettre, j'ai mis la main sur un modèle SH-206AP1 a priori plus récent




A comparer à la version précédente quasi-identique. Je dispose de l'ensembles des têtes de réception fabriquées pour les récepteurs ACL à l'exception de la SH-208 qui couvre la bande 7-11GHz.


Le bouton de réglage du BFO va devoir être remplacé, et la tête testée sur l'un de mes ACL/Norlin. A suivre donc...
