ESM5..k: Réorganisation de l'ensemble - suite

Le recâblage de la baie de réception Rohde & Schwarz se poursuit avec l'installation d'un power-divider ANZAC 20-2000MHz permettant d'alimenter les huit récepteurs précédé d'un préamplificateur couvrant la bande de réception de cette baie. Ce dernier provient des stocks accumulés à l'occasion de brocantes radio.

L'installation de ces éléments s'effectue à l'aide de supports imprimés sur mesure en PETG-CF. Le raccordement de l'alimentation du préamplificateur se fera directement sur le bloc alimentation, aucun connecteur des modules ne fournissant de tension d'alimentation. Le programme de pilotage sera à revoir car l'ordre des modules de 1 à D a été inversé pour éviter des croisements sur les nappes d'entrée/sortie. Les premiers tests devraient avoir ce week-end.

ESM5..k: Régorganisation de l'ensemble

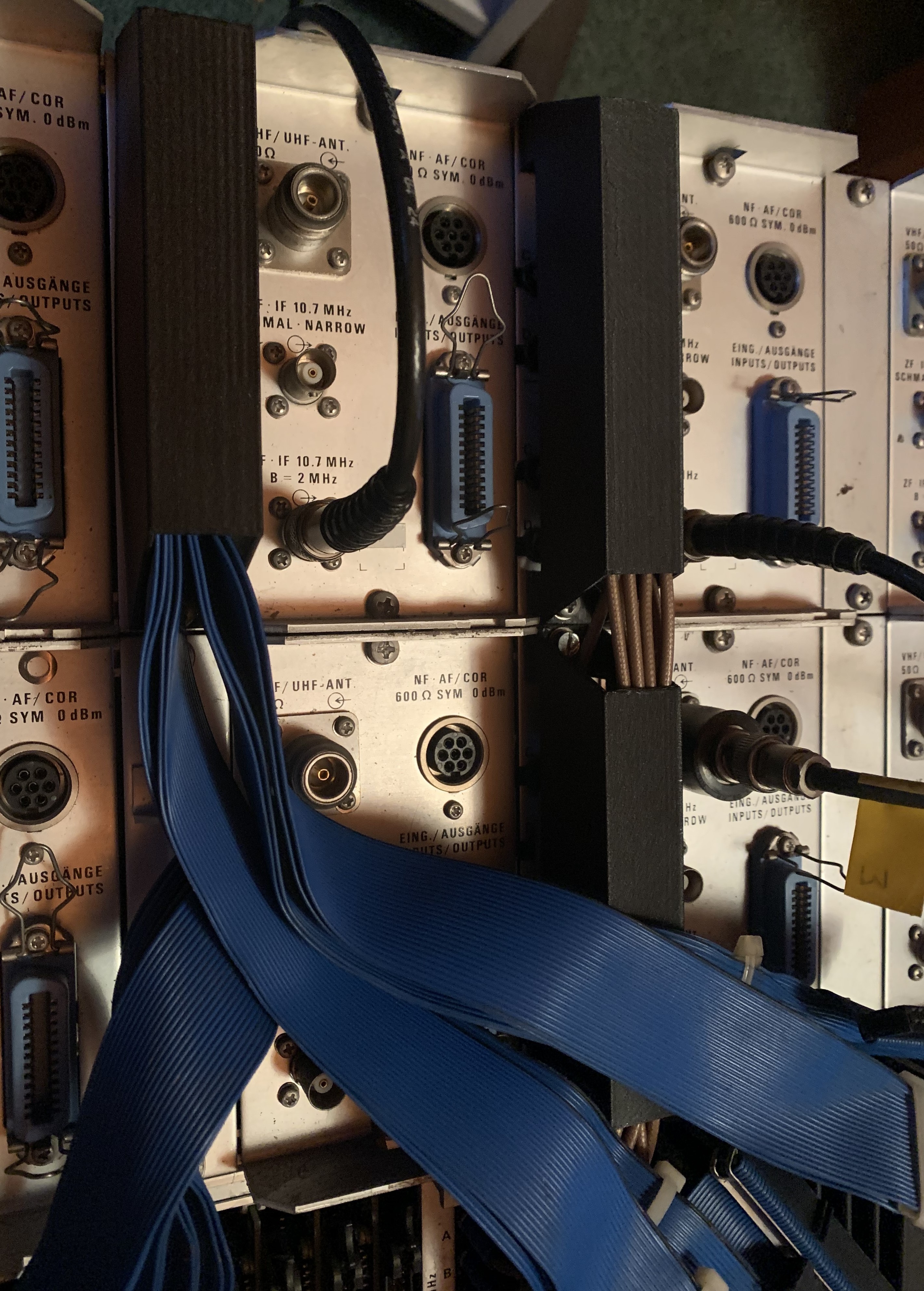

La réorganisation d'un Shak à l'étage m'amène à optimiser le positionnement des équipements mais aussi à revoir leur câblage. C'est le cas de la baie de réception Rohde & Schwarz équipée de tiroirs ESM508k, ESM517k et ESM540k. Des guides de protections des câbles d'interconnexion ont été imprimés en PETG-CF et sont en cours d'installation.

Un système de distribution d'antenne est en cours de réalisation qui permettra de tirer parti de cet ensemble de huit récepteurs de très haute qualité. Ce multi-coupleur sera construit sur la base d'un diviseur de puissance 8 ports ANZAC DS-808-4 précédé d'un préamplificateur.

RS550: Maintenance suite à une panne

La remise sous tension de mon récepteur Stabilidyne aka RS550, après réorganisation de l'espace du shack, ne s'est pas passée comme prévu. Après vérification un court-circuit est détecté entre la masse et le 70V non régulé. La conception de cet équipement permet de très rapidement trouver l'origine de la panne : un point d'alimentation trop près du couvercle d'un bloc.

Ce récepteur est construit comme un char d'assaut: châssis support en fonte d'aluminium, connexions câblées en l'air avec des peignes de support en époxy, condensateurs papier Siemens Sikatrop quasi-indestructibles, six blocs fonctionnels enfichables ...

Chaque bloc fonctionnel est construit à l'identique avec les tubes en position haute, le câblage des alimentations et des découplages sous les tubes, l'ensemble étant aisément accessible par le biais d'un couvercle clipsable.

La partie basse des blocs contient les bobinages, condensateurs d'accord ou transformateurs de sortie.  Chaque bloc est lui aussi réalisée en fonderie. Un réglage individuel des condensateurs variables de chaque étage est possible par le biais d'un mécanisme permettant de décaler la position en rotation de l'axe sur une vingtaine de points.

Une pure merveille d'ingénierie mécanique rencontrée une quinzaine d'année avant sur les réalisations allemandes dont le superbe Küln. Et coté électronique une stabilité hors pair liée à un pilotage quartz dans le premier étage, lequel permet d'accorder le récepteur par pas de 100kHz fournissant une fréquence de sortie variant entre 100 et 200kHz. Cette FI est injectée dans un étage de réception doté d'une seconde FI accordée à 60kHz.

Un mécanisme similaire pourra être trouvé dans le Racal RA-17 (accord au MHz) puis vingt ans après sur le récepteur du TR-TR-2B. Cette approche conduit à une procédure de réglage un peu particulière dans laquelle l'étage d'entrée est accordé sur la fréquence à recevoir à 100kHz près en recherchant la déviation maximum du micro-ampèremètre situé au dessus du bouton. La fréquence à recevoir sera ensuite recherchée dans cette fenêtre de 100kHz par le second accord à droite.

La qualité de réception est exceptionnelle. Avec ici, l'écoute de Channel292 sur 9670kHz, une radio libre et indépendante allemande gérée par des passionnés des ondes courtes et assurant un broadcast en AM sur 3955, 6070 et 9670.kHz. Comme quoi il y a toujours de l'activité de broadcast sur ces bandes.

Divers: Calibre GK JAZ

En 1973, la marque JAZ a proposé une jolie pendulette dénommée CERCLIC dont le corps en alliage n'a pas résisté au temps, du moins pour celle que j'avais stockée dans un carton ne voyant pas comment reconstruire ce corps.

Quelques tentatives de collage puis de soudage s'étaient soldées par un échec. La pendulette était donc repartie dans son carton sans faire l'objet d'une analyse.

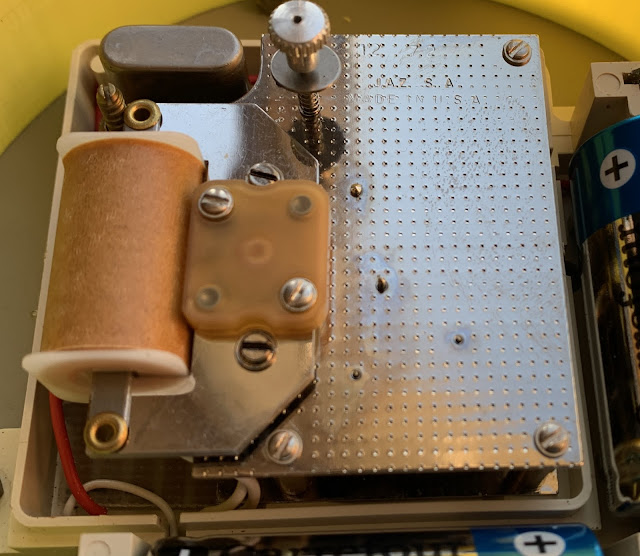

Je suis retombé sur ce carton lors d'un rangement ce qui m'a conduit à envisager de modéliser ce corps pour le reproduire en impression 3D. J'en ai profité pour regarder son moteur, fabriqué aux USA et référencé GK chez JAZ. Ce mécanisme comprend un moteur synchrone piloté par un oscillateur à quartz. On remarquera le format HC6U inhabituel ainsi que la présence d'un circuit intégré RCA 81352 au format DIL (non visible sur la photo).

Ce moteur est lancé par le mécanisme de mise à l'heure: l'axe est tiré pour mettre à l'heure puis repoussé ce qui lance le moteur. J'ai du refaire les contacts des piles tous corrodés. Le moteur tourne après un bon nettoyage en notant un jeu latéral conséquent sur l'axe de sortie.

Après quelques heures de fonctionnement à vide, l'ensemble est remonté dans un boitier 3D, normalement temporaire mais qui pourrait durer, le temps d'étudier le comportement du PLA et du PETG avec une peinture chrome.

3D: Freecad 1.0

L'outil FreeCad s'avère bien pratique pour modéliser des objets techniques compliqués ne pouvant être rendus sous TinkerCar. Sa prise en main reste cependant assez chronophage au regard de la richesse fonctionnelle de cet outil. Une utilisation à laquelle je n'avais pas pensé est celle de la conception d'un meuble, conception paramétrable et dont chaque élément peut être imprimé à échelle réduite.

Il est ainsi possible de se rendre compte du résultat. Là où FreeCad montre tout son intérêt est la possibilité de travailler en 3D pour la modélisation globale et en 2D pour la validation de la cotation. Le tout sans avoir à débourser un centime.

Ce me rappelle les années 80 où à l'occasion d'un stage chez Dassault Aviation Biarritz (ex. Breguet), un ami et moi-même avions eu la possibilité de réaliser l'intégrale du sujet de géométrie descriptive proposé au concours des Art et Métier en moins de 2 heures sur CATI (devenu CATIA) avec un écran vectoriel 'Tektronix' - modèle 4016 de mémoire - quand il nous avait fallu plus de 4 heures sur la planche à dessin. Puis d'envoyer le code 'minifapt' généré pour usiner la pièce résultant de l'intersection de deux objets solides - bien souvent une sphère et un cône.

SMR3522: Impression cabochon en 3D

Le remplacement de mon imprimante 3D Ender 5S1 par un équipement plus performant me permet désormais de réaliser des impressions avec une qualité jamais atteinte jusqu'à présent. J'ai ainsi pu modéliser et imprimer le cabochon d'un bouton poussoir manquant sur l'interface du récepteur Microwave SMR3522, bouton temporairement remplacé.

Après quelques essais et reprises du modèle, une copie quasiment parfaite est obtenue. Une impression en PETG CF est lancée.

La face avant est texturée de par l'utilisation d'un plateau PEI - la photo amplifie fortement cette texture - mais offre une impression tactile très agréable. Il sera toujours possible de reprendre cette surface voire d'essayer une impression PLA suivie d'un lissage à l'acétone.
