W61PC: Mise en boîte

Ma carte de décodage Wavecom W61PC vient de quitter la station de travail pour rejoindre un PC industriel bien plus adapté et moins consommateur d'énergie. J'ai pu trouver un NEXCOM NISE 3500M doté d'un processeur i5 et surtout d'un bus PCI. Mes recherches me laissent penser que c'est le dernier modèle à offrir ce bus.

Cette machine, à refroidissement passif, est remarquablement conçue et dotée de toutes les interfaces imaginables: eSata, VGA, HDMI, USB sans compter cinq ports séries toujours pratiques pour piloter les récepteurs. C'est d'ailleurs cette marque que Wavecom avait choisie pour son ensemble intégré W61PLAN.

La machine est installée à l'étage connectée dans un premier temps en Wifi et sans clavier ni écran. Elle déjà raccordée à la sortie FI de l'Eddystone 6200, sortie par ailleurs connectée au décodeur GA82. Il me sera ainsi possible de comparer les performances. Je n'ai pu résister à rajouter le logo Wavecom en face avant.

Sans surprise, les résultats sont parfaits avec un excellent décodage depuis la sortie 1.4MHz. D'autres récepteurs seront bientôt connectés. La version logicielle ici utilisée est la version 7.4. Je n'arrive pas à savoir si les versions suivantes de logiciels tournent encore sur cette carte assez ancienne, la société Wavecom étant très avare d'information.

Divers: Adaptateur de mesure pour tubes - Suite

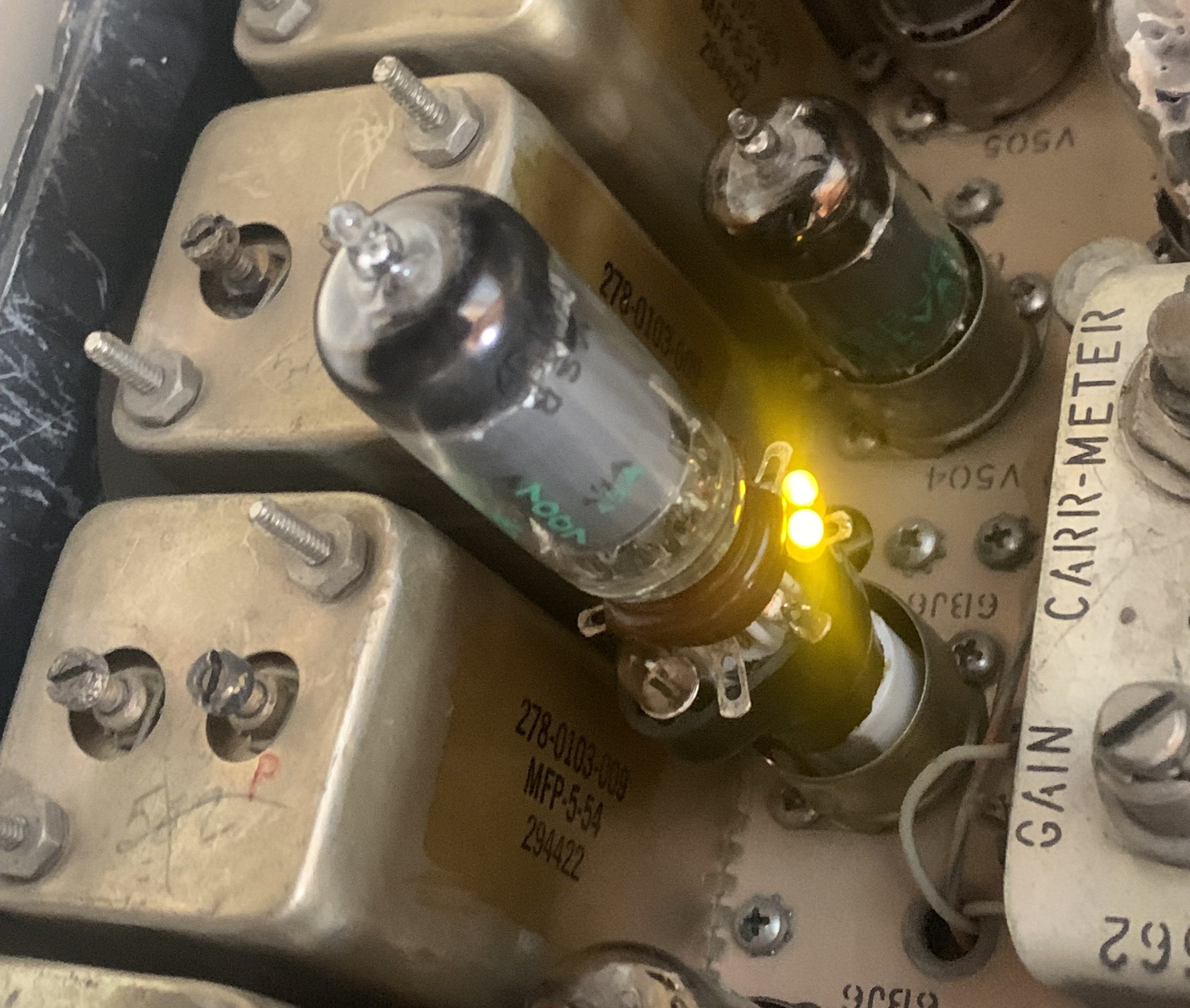

Le dépannage du R390 nécessite de tester de nombreux tubes, d'autant que certains sont câblés avec leurs filaments en série. Pour gagner un peu de temps, j'ai ajouté quelques indicateurs sur l'un des adaptateurs.

A savoir: deux diodes LED tête-bêche avec une résistance de 330 Ohms entre les broches 3 et 4 ainsi qu'un néon avec une résistance série de 1MOhm entre les broches 2 et 5. Le lampemètre du pauvre selon un de mes bons amis.

Les broches 3 et 4 de la majorité des tubes de la série 6.3V correspondent au filament. La broche 5 est généralement l'anode portée à 180 voir 200V et la 2 la cathode généralement à quelques volts. Travaillant en tension continue, l'ionisation changera de coté selon la polarité.

RaspTTY: Mise à jour

'RaspTTY' est un gadget que j'ai développé en décembre 2016 afin de disposer d'un terminal multi-modes pour mes télétypes. S'appuyant sur une carte Raspberry PI0, ce gadget embarque un serveur WEB pouvant piloter un télétype 50 bauds mais aussi une application permettant de recevoir des news depuis différents serveurs WEB. Ceci en mode série (raccordement direct en simple courant) ou en audio (AFSK générée par le gadget), nécessitant alors un démodulateur, un Dovetron ici.

J'avais rencontré quelques problèmes de gestion des différentes tâches avec, assez régulièrement, un SegFault lors d'un changement de mode. Il faut dire qu'il est possible de changer de source par le biais d'un simple inverseur dont l'état est supervisé par le logiciel du serveur écrit en Python. La génération s'effectuant via 'aplay' pour les sources locales et via 'omxplayer' pour les streams, il est nécessaire de mettre en place un mécanisme robuste permettant d'assurer la terminaison correcte d'un processus fils. Avec donc l'utilisateur de mécanismes de verrouillage, de lock, d'attente.... Le passage à une version bien plus récente de Raspbian et de python a permis de mieux cerner le problème et de le corriger.

La carte initiale Raspberry Pi0 a été remplacée avec succès par une Pi0W me permettant d'éliminer le dongle USB Wifi. Je craignais que le module Wifi utilise le port série LP011 comme le module Bluetooth (obligatoirement désactivé) mais ce n'est, heureusement, pas le cas.

Quatre modes de fonctionnement sont ainsi disponibles:

Télétype raccordé:

1) Streaming d'une source texte WEB telle que les news de la BBC, les données étant mises au format et transcodées en ITA2 puis transmise sur la liaison série 50bds,

2) Interfaçage sur un terminal accessible depuis l'interface WEB permettant d'émettre des messages vers le télétype et de recevoir des réponses.

Télétype non raccordé:

3) Streaming d'une source texte WEB telle que les news de la BBC, les données étant mises au format, transcodées en ITA2 puis modulées localement en FSK sur une sortie dédiée et sur le haut-parleur,

4) Streaming d'une source audio FSK, en l'occurrence 'http://internet-tty.net:8040/EUROPE', avec copie du signal audio sur une sortie dédiée et sur le haut-parleur.

D707: Nettoyage et installation

Mon ami Jacques m'a donné il y a quelques temps une antenne active Diamond D707 que j'ai décidé d'installer à coté de la CelWave. Un démontage a permis de vérifier l'état mécanique de l'antenne avec remplacement des mousses de maintien des brins dans la canne de fibre de verre. Je n'ai pas eu à ouvrir le préamplificateur, celui-ci ayant été testé bon auparavant. L'antenne est constituée de 4 brins d'environ 20cm séparés par un bobinage. Plus d'information peut-être trouvée sur le site de DF4OR.

Plusieurs couches de vernis ont été passées sur la canne de verre. L'antenne est alimentée via le coffret de la CelWave sur lequel une des sortie 24V a été passée à 12V. Le résultat en première approche est identique à la CelWave sur la bande HF avec un peu moins de gain mais autant de bruit. Je regarderai plus en détail sur mon KiwiSDR.

RF520: Maintenance de printemps

La baie de réception télégraphique RF-520 vient de faire l'objet d'une bonne révision. Si à la mise sous tension les deux récepteurs RT-546 recevaient bien les émissions de DDK9, le démodulateur CS-576 présentait quelques dysfonctionnements. Il faut dire que cet ensemble n'a pas été révisé depuis plus de 20 ans maintenant.



Le contrôle visuel des deux récepteurs mets en évidence la nécessité d'effectuer un dépoussiérage mais aussi de changer les deux condensateurs de filtrage de l'alimentation lesquels étaient encore en parfait état il y a .... 20 ans.

Ces récepteurs à 6 fréquences fixes quartz avaient été modifiés par mes soins afin de pouvoir sélectionner les fréquences à recevoir. Une platine à base de DDS avait ainsi été ajoutée qui fonctionne encore parfaitement.

Le démodulateur nécessite lui un important travail de dépoussiérage et le changement de l'ensemble des condensateurs chimiques.

Un travail long et fastidieux mais qui va permettre de retrouver les performances originales de cet équipement datant des années 60.

Tous les condensateurs ont été remplacés par des condensateurs tantales de type CTS qui devraient assurer encore de longues années de vie à cet équipement.

Les condensateurs de filtrage s'avèrent être tous encore corrects et n'ont donc pas été changés. Cette baie va être reconnectée au téléimprimeur SAGEM SP5E

Divers: Adaptateur de mesure pour tubes

Mon Collins R390 est en panne alors qu'il fonctionnait encore bien il y a quelques années. Il me faut donc le réparer avant de l'installer définitivement à coté du Siemens 745 2E309B à l'étage. Mes deux adapteurs pour faire des mesures sur les tubes étant bien abimés, j'en ai réalisés de nouveau avec un support imprimé en PETG et des baguettes de laiton dur de 1mm de diamètre

Les mesures pourront être effectuées sur les cosses d'origine des supports ou sur les connexions en laiton. J'envisage d'ajouter des indicateurs lumineux pour les tensions filament et plaque des tubes les plus courants. A suivre ...

W4010: Réinstallation

Il y a maintenant plus de 14 ans, j'avais acquis un décodeur W4010 pour une somme plus que modique lors de l'une des foires amateurs organisées par GES. Ce décodeur est remarquable, quoique dépassé en terme de modes supportés, mais il nécessite un moniteur vidéo.

Je l'avais relégué dans mon stock jusqu'à peu à l'occasion de la réorganisation de mon shack à l'étage. Je l'ai raccordé sur la sortie ligne du TE704C-TES acquis il y a deux ans, un modèle dédié à la réception FSK. Il ne restait qu'à approvisionner un moniteur disposant d'une entrée vidéo et de taille raisonnable. C'est chose faite un moniteur de 10" offrant plusieurs entrées sélectionnables dont une entrée S-Vidéo.

Je pense approvisionner un ou deux autres moniteurs de ce type pour tous mes appareils ne sortant qu'en vidéo dont les consoles de jeux mais aussi d'autres décodeurs.

EK890: Adapteur sortie FSK-TTL et Audio

Le récepteur EK890 dispose d'un connecteur DB25 offrant plusieurs signaux de sortie dont une sortie Audio 600Ohm et des sorties FSK au format TTL ou V28 lorsque l'option ad-hoc est installée. Ceci est le cas sur mon exemplaire que je compte relier - pour le fun -  à l'analyseur télégraphique GA82. Pour ce faire un adaptateur DB25 vers CINCH et BNC est réalisé en impression 3D.

Cette sortie FSK démodulée attaquera le GA82 en mode décodeur donc sans passer par le démodulateur intégré. De ce fait, les paramètres de communication ne pourront être automatiquement déterminés. A suivre...
