DIVERS: Réparation casque - fin

Ayant reçu les bobines de 5/100, j'ai pu attaquer le bobinage de 500 ohm du casque acheté dernièrement. Il va sans dire qu'un fil de ce diamètre est fragile et casse au premier changement de tension.

J'ai utilisé une bobineuse à main avec un compteur, un adaptateur imprimé 3D pour maintenir la bobine et un freinage au doigt de la bobine de cuivre installée sur un axe perpendiculaire à celui de la bobineuse. Il aura fallu 3500 tours pour atteindre une résistance identique à celle de l'autre bobine quand mes calculs donnaient 4100 tours.

Je m'étais posé, il y a quelques années, la question de re-bobiner quelques électroaimants de mes Sagem SPE5 HS que j'ai conservé au cas où. Je sais maintenant que cela est réalisable à la main, du moins en bobinage en vrac, donc sans spires jointives.

DIVERS: Approvisionnement d'un analyseur logique bas coût

Rencontrant quelques difficultés dans le dépannage de l'unité de pilotage du FS5000 et ne souhaitant pas - dans un premier temps - sortir mon bon vieil analyseur logique Tek1241, j'ai acheté un petit analyseur 24MHz 8 canaux. Ce type d'équipement permet tout juste d'échantillonner l'état de huit signaux sans réellement prendre en compte la nature de ceux-ci. Ainsi les seuils bas et haut sont ceux du composant Cypress utilisé. Cela devrait cependant être suffisant dans un premier temps mais les premiers tests.

Je n'ai pu m'empêcher d'étudier le fonctionnement de ces modules, au pluriel car bien que basés sur le même principe et la même variation de micro-contrôleur, plusieurs fournisseurs ont intégrés des modifications: buffer d'entrée de type 245, sortie de l'horloge du micro, convertisseur analogique digital sur un ou deux canaux, ajout de 8 canaux supplémentaires ...

Le principe est simple: les ports d'entrée du micro-contrôleur permettent de lire l'état d'autant de signaux qu'il y a de ports. Ces états sont lus à une cadence pré-déterminée puis transmis sur la liaison USB. Le logiciel sur l'ordinateur hôte effectue tout le travail de mise en forme et d'analyse. Une particularité géniale du microcontrôleur Cypress FX2, qui date des années 2000, est utilisée qui permet de charger le firmware en RAM depuis la liaison USB puis de l'exécuter .

Extrait du datasheet du FX2

Le logiciel permettant d'exploiter les données ainsi échantillonnées charge le firmware à chaque lancement et à chaque modification de certains paramètres, soit directement, soit par l'intermédiaire d'un driver. Ce dernier cas est celui utilisé par le logiciel PulseView et son driver 'fx2lafw' permettant de gérér la série Cypress FX2. Les sources du code 8051 téléchargé dans le Cypress sont disponibles ici.

Quiconque souhaiterait développer son propre firmware pour cette série de microcontrôleur pourra s'appuyer sur la librairie FX2LIB conçue à cet effet et sur le remarquable compilateur SDCC.

DIVERS: Réparation casque

L'un des casques achetés dernièrement a l'une des bobines coupée. Après essai pour déterminer si cette coupure était localisable, il m'a fallu me rendre à l'évidence: un re-bobinage est nécessaire. Le diamètre du fil est difficilement déterminable en l'absence de palmer mais semble être inférieur au 1/10 de mm. Disposant de ce diamètre dans mes stocks - merci Jacques - j'ai tenté un premier bobinage après avoir réalisé un adaptateur à l'imprimante 3D. La bobine est en effet solidaire de son support de fixation.

Après avoir rempli l'espace disponible - l'opération est bien plus simple que je ne l'imaginais - la résistance est mesurée bien trop faible: 120 ohm  là où l'original fait 520 ohm. Ne disposant de fil plus fin j'ai commandé du 5/100 qui devrait arriver dans la semaine.

A suivre.

Fairchild: Plaquette de démonstration

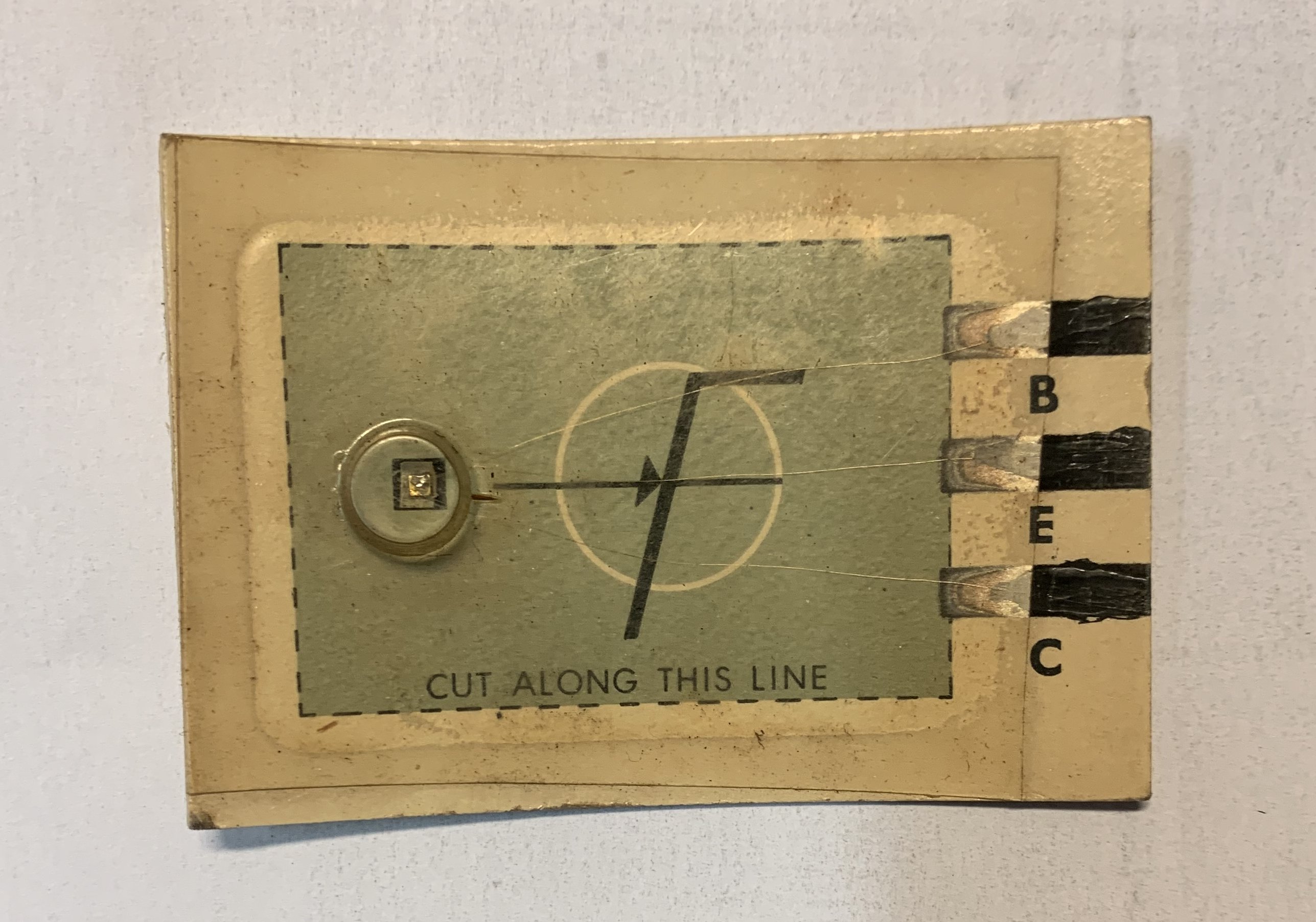

Durant l'inventaire de mes tubes radio, j'ai mis au jour une plaquette cartonnée au logo de Fairchild contenant une puce sous blister raccordée à trois sorties marquée B, E et C.

De toute évidence cette puce est un transistor lequel est connecté aux trois sorties par autant de fils d'or. Ces sorties sont rendues conductrices par l'intermédiaire d'une peinture noire. Je n'ai aucune idée de l'usage de cet intéressante pièce sauf à imaginer qu'elle permettait de qualifier un transistor avant achat.

Cette puce vue à travers une binoculaire avec un grossissement de 16.

Et avec un grossissement de 64x qui permet de distinguer la base du transistor.

Le logo est ici celui de la société Fairchild dans sa toute première version. Il semble s'agir d'une construction de type Mesa ou Planar, peut-être un 2N696 apparût en 1958.... Dans tous les cas, une belle pièce d'histoire.

RI537: Fonctionnel

Le récepteur d'aviation Radio-Industrie R.I.537 est fonctionnel. Plusieurs essais ont été nécessaires avant d'arriver à le faire fonctionner. J'ai d'abord tenté de vérifier que la 6K7 oscillait comme il le faut en positionnant une sonde d'oscilloscope au plus près de la bobine. Et en effet, selon la position, apparaît un signal dont l'enveloppe est d'assez basse fréquence mais dont la porteuse semble de bien plus fréquence sans que je n'arrive à mesurer celle-ci. Le changement du tube 6K7V par une 6K7MG conduit à un signal plus propre mais pas encore continu.

Je décide alors de fermer le boîtier celui-ci pouvant influencer le comportement de cette détection à réaction. Je raccorde un casque haute-impédance à la sortie qui me permet d'entendre un léger souffle et une porteuse modulée à 400Hz puis 1Khz en provenance de mon générateur. Le poste fonctionne mais sa sortie doit impérativement être raccordée sur un étage d'amplification à haute-impédance.

Tests 6K7MG AM 1Khz sur 64, 54 et 44 Mhz

Son raccordement à un tel amplificateur permet de découvrir la sensibilité étonnante de ce récepteur avec ici 47µV via un raccordement direct sur l'étage d'entrée. Les tests montrent que les performances du tube 6K7V sont moindres - avec un accrochage léger - que celles du tube 6K7MG. Ceci est probablement dû au blindage utilisant une peinture conductrice sur la 6K7V.

Tests 6K7V AM 1Khz et 400Hz sur 54 et 64 Mhz dans les mêmes conditions de niveau

Le vernier est assez bien gradué puisque chaque division majeure vaut presque 1.5Mhz, ce qui permet de se repérer assez précisément.  L'étalonnage du mon récepteur avec la 6K7MG est le suivant:

	Pos. °	MHz
	180	36.5
	135	48.5
	90	41.5
	45	58.5
	0	65.0

Tests: Détecteur au carbure de silicium

En inventoriant mon stock de tubes, je suis tombé sur une petite boite glissée au milieu des autres et que je n'ai jamais remarquée. En fait de tube, il s'agit d'un détecteur commercialisé dans les années 1924 et utilisant les propriétés de semi-conducteur du carbure de silicium. L'objectif était ici de remplacer le délicat système constitué d'une pointe et d'un morceau de galène (sulfure de plomb) par un système dont le réglage était bien moins délicat et bien plus stable.

Il m'est tout de suite venu à l'esprit de tester le comportement de ce détecteur au regard de celui d'une classique diode silicium sur mon testeur de transistors Tek577. Le résultat est surprenant sur le plan de la recherche du point de détection : celui apparaît immédiatement avec léger serrage du réglage et il ne bouge absolument pas même en tapotant sur le tube.



à gauche diode silicium, à droite détecteur carborundum

La courbe est tout aussi intéressante car bien moins abrupte que celle de la diode moderne dont la tension de jonction est de l'ordre de 0.6V. Une division horizontale vaut ici 0.5V et une division verticale représente un courant de 20µA. Il me faudrait continuer sur cette lancée pour tester les quelques détecteurs à galène que j'ai dans une vitrine puis jouer avec les propriétés étonnantes - résistance négative permettant de réaliser un oscillateur - de la 'zincite' dont je dois avoir quelques morceaux de lame.

Quelques articles à lire à ce sujet:

- museums victoria collections 'photo et description'

- Scientific American 'Wireless Detector' 1911

DIVERS: Casques et modules PRC

Le salon de Clermont sur Oise a été l'occasion de trouver deux casques haute-impédance qui pourraient aller sur les récepteurs MCR1 et MBLE le temps de trouver les casques originaux. L'un des deux est parfaitement fonctionnel, le second semble avoir une bobine coupée.

J'ai aussi pu acheter des modules pour PRC8A, 9A et 10A de diverses origines - France, Allemagne et US - dont deux modules IF transistorisés. L'un des deux ira, s'il fonctionne, sur le récepteur R744 qui utilise certains de ces modules.

Satellite: Renforcement de la TRIAX

La parabole TD110 que j'ai installé dernièrement a une prise au vent assez importante et le support de la LNB a tendance à bouger latéralement. L'installation de deux bracons permet de stabiliser l'ensemble sans trop l'alourdir.

Les fixation sont imprimées 3D en PETG-CF donc un filament renforcé en fibres de carbone en s'appuyant sur un modèle réalisé maison. L'ensemble est peint avec un peinture zinguée. J'en ai profité pour réduire la luminosité de la gamelle avec un voile de cette peinture complété de touches de vert. Une forme de camouflage qui ne passe pas le contrôle 'WAF' (Woman Acceptance Factor).

Satellite: Positionneur version 2 - suite 4

Commencé en 2021, mon projet de positionneur Azimuth/Elevation à base de moteurs pas-à-pas n'avait guère avancé - hors la partie logicielle - faute de temps pour usiner les supports mais aussi dans l'éventuel approvisionnement d'une parabole de plus grand diamètre que la parabole actuelle de 1.6m.

Durant ce temps, les drivers de puissance ont eux aussi évolué et les prix ont bien baissés. J'ai approvisionné deux drivers numériques DM556 destinés à remplacer les drivers analogiques TB6600. Bien entendu, les connexions se ressemblent mais ne sont pas compatibles car croisées pour la plupart.

Un premier comparatif montre une différence importante dans le pilotage avec les mêmes paramètres en  faveur du stepper numérique. Je m'en doutais un peu mais c'est flagrant en pilotant chaque bloc avec un stepper différent.

RI537: Remise sous tension

Le récepteur d'aviation R.I. 537 est normalement alimenté via une génératrice rotative fournissant les 300V requis à travers un boitier de commande. Disposant d'une alimentation Ferisol CF201E capable de fournir cette tension ainsi que le 6.3v du chauffage , je me suis lancé dans la remise sous tension de cet équipement.

Les premiers essais n'ont pas été concluant sur deux points: la tension grille du tube 954 est bien trop élevée dépassant les 100V pour une tension d'alimentation de 250V. Quand à la 6K7V, un bruit inquiétant se fait entendre lorsque le poste est déplacé.

Mon testeur Metrix 310CTR a donc été ressorti pour l'occasion. Le tube 6K7V s'avère être parfaitement dans les spécifications.

Il n'en va pas de même avec le test de la 954 - mon Metrix est équipé du support ad'hoc - pour lequel la combinaison est fausse dans le recueil et les paramètres erronés sur le logiciel Combix. La configuration est rapidement vérifiée et le tube testé ... bien en dessous de ses caractéristiques hélas avec 1mA en lieu et place des 2mA attendus. Et ceci sur les deux tubes VT120 en emballage d'origine.

Cela ne devrait pas trop impacter le fonctionnement, cet étage accordé servant uniquement d'isolation de l'étage de la détectrice à réaction.

ALG103.3: Générateur à main

Les batteries ALI-116 utilisées par les manpacks TRC-340 et TRC-350 peuvent être chargées par l'intermédiaire du chargeur secteur ALT-101 mais aussi à l'aide d'une génératrice à main. Il est fort probable que cet équipement ait été en dotation auprès des forces spéciales, le TRC-340 ayant été, d'après ce que je sais, utilisé.

Quelques génératrices de ce type sont apparues sur le marché ces dernières semaines ce qui m'a permis de compléter mes accessoires pour ces postes. Il n'est pas impossible que cette génératrice puisse charger mes packs rétrofités en lithium-ion.

J'avais, il y a quelques années, déjà approvisionné une génératrice à main ALG-104 d'une taille plus raisonnable permettant de recharger les packs accumulateurs de la série TRC-532.

Je cherche à ce propos la génératrice à main de l'ensemble TR-TG-2B si quelqu'un a cela dans ses tiroirs qu'il me fasse signe.
