Plath: DDF 278.3 - Premiers tests

Ce week-end a été l'occasion de mettre en place une première configuration de test du gonio DDF 278 avec deux antennes 'boucle' Singer grossièrement orientées. Le tout installé dans la maison. Sur les bandes basses, la réception est meilleure la nuit, la sensibilité du récepteur permettant de recevoir des balises sur autour de 320Khz, des stations de broadcast sur 80m et sur 160m.

De jour, la porteuse modulée de l'émetteur d'Allouis est parfaitement reçue sur 162KHz avec une direction affichée correcte plein Sud. Le relevé N/S est ici inversé, probablement encore un problème à résoudre avec l'entrée HA (levée de doute).

L'ouverture tiroir CPU/DAC révèle l'utilisation d'un processeur Motorola 6803 et d'un DSP Motorola 24 bits de type 56001. Un DSP très particulier (un bus d'instruction et deux bus de données) que j'ai l'occasion d'utiliser en 1988 dans sa version DSP56000 comme accélérateur de calcul avec des performance remarquable sur du RSA.

On voit ici que des réserves ont été prévues pour installer trois mémoires RAM destinées au code et aux données. Je vais ranger cet équipement le temps d'obtenir plus d'information sur l'interface RS-232 de commande et sur celle du gyro.

TRTG2A : Fabrication Lagier

Un poste dit 'de patrouille avancée' TRTG-2A vient de rejoindre son successeur, le TRTG-2B, dans ma collection. Fabriqué par les établissements LAGIER au début des années 1960, cet ensemble a notamment équipé les services et les forces spéciales.

Ici, il s'agit d'un ensemble en provenance de l'armée de terre et probablement du 13ième RDP. Il est non seulement entièrement au numéro mais aussi avec une version provisoire de son manuel datée de 1962 sans aucun numéro de nomenclature. Faisant donc probablement partie de la première série.

J'attends quelques quartz dans la bande amateur avant de le remettre sous tension pour le tester. Il ne manque que son câble de raccordement batterie (facile à réaliser) et son écouteur (plus difficile à trouver).

A suivre donc.

Plath: DDF 278.3 - Première mise sous tension

La mise sous tension du goniomètre Plath DDF 278.3 s'est passée sans problème apparent hors l'absence de tout mode d'emploi. Après quelques tests, j'ai pu déterminer comment changer de fréquence.

Cet équipement, qui couvre la bande 70KHz à 4MHz, était utilisé par un service allemand, celui de la poste si l'on en croit le logo en face avant. Le branchement direct d'une antenne sur la tête N°2 permet de recevoir les quelques stations encore présentes sur cette gamme de fréquence.

N'ayant aucune documentation je n'ai pu aller plus en avant et déterminer si les deux autres têtes sont fonctionnelles. Cependant l'inspection de celles-ci à mis en évidence une broche tordue dans le connecteur d'antenne de l'une d'entre-elles. Celui-ci a été immédiatement remplacé.

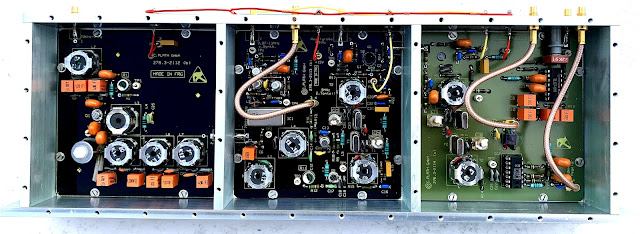

J'en ai profité pour identifier les différentes connexions et les composants utilisés: CP643, PBCY59, BFY90, BF960 pour les transistors, mélangeur SRA-3H, SO42P et TL074 pour les CI avec une FI de 9MHz. Et donc un synthétiseur couvrant de 9.070 à 13MHz.

A suivre ...

Plath: RDF Amplus 10 - DDF 278.3

Le salon radio F5KMB qui se tenait à Clermont-sur-Oise ce jour m'a permis de ramener un très intéressant radio-goniomètre Plath Amplus 10 Type 'DDF 278.3' de marque mais classiquement sans ses antennes. Un appareil des années 90 dont je n'ai pas encore trouvé trace mais en excellent état extérieur.

Il est constitué de trois têtes HF indépendantes suivies d'un étages FI et démodulation, la gestion étant assurée par une carte à micro-processeur. Je n'ai aucune idées des fréquences couvertes que seule sa mise sous tension permettra de déterminer. A suivre donc.

Un comparateur logique HP-10529A a par ailleurs rejoint les instruments de mesure. Ce comparateur permet d'identifier les différences entre les sorties d'un circuit TTL sur une carte sous tension et celles d'un circuit identique sur une plaquette insérée dans le boitier. La gaine du câble de raccordement du clip DIL-16 étant complètement décomposée, j'ai remplacé celle-ci par plusieurs couches de ruban PFTE soigneusement enroulées.

Un instrument particulièrement utile pour dépanner des cartes à base de circuits de la série 74xx en DIL14 et DIL16  telles que celles qui sont présentes dans les ordinateurs et récepteurs des années 80.

Keithley 2700: Réparation

L'occasion m'a été donnée d'acquérir un multimètre Keithley 2700 avec un tiroir d'extension 7700 permettant de disposer de 20 canaux de mesure. Un magnifique appareil de table de 6-1/2 digits doté de plusieurs interfaces de communication.

Après mise sous tension, il s'avère que les fonctions de mesure de tension continue et de résistance donnent des résultats aberrants et bien trop faibles.

Un rapide parcours de divers forums laisse entendre qu'une panne connue affecte cet appareil: un comparateur LM339 utilisé pour piloter les FET assurant le routage des signaux d'entrée est à l'origine de ce dysfonctionnement.

Un contrôle des tensions en sortie de ce comparateur confirme l'origine de la panne, du moins s'il n'en existe pas d'autres. Ce LM339D est rapidement remplacé par un LM239D en format CMS disponible dans mes stocks et quasi-identique.

 Après nettoyage et  remise sous tension, le multimètre fonctionne de nouveau parfaitement sur l'entrée en face avant et sur les 20 canaux de la carte 7700. Un rapide contrôle sur ma source étalon de tension et de courant continue - un ADRET 103A - confirme la précision de cet appareil.

Les six premiers canaux de cette carte sont dotés de cordons de mesure qui me permettront de collecter  plusieurs mesures différentes sans avoir à utiliser plusieurs multimètres.
