samedi 27 juin 2020

Divers: UHER CR-240 & EG-740

Un magnétophone à cassette UHER CR-240 vient de rejoindre mes magnétophones à bandes de la même marque, un don d'un ami auquel s'est ajouté le tuner FM EG-740.

Ces deux équipements s'intégraient dans un système modulaire comportant aussi un pré-amplificateur ainsi qu'un amplificateur fournissant aussi l'alimentation des modules.  Le premier travail a consisté à ouvrir chacun des équipements afin de vérifier leur état.


Le magnétophone peut s'alimenter par les biais piles AA 1.5V ou d'une alimentation prenant leur place. Un connecteur DIN 8 broches autorise une alimentation extérieure. Après inspection, et comme il fallait s'y attendre, il apparaît que toutes les courroies sont coupées mais n'ont pas fondu contrairement à ce que l'on constate bien souvent. Il s'agit de courroies rondes qu'il va falloir approvisionner avant d'aller plus loin. La mise sous tension du magnétophone confirme son fonctionnement hors l'entrainement de la bande. Le démontage n'apparaît pas être aisé et je profiterai de l'occasion pour regraisser la mécanique.


L'ouverture du coffret du tuner laisse apparaître un gros problème lié à la présence de quatre accumulateurs CadNi ayant - comme trop souvent - coulés. Fort heureusement, l'accumulateur d'origine avait été remplacé par quatre éléments installés dans boitier lequel a limité les dégâts en évitant que l'électrolyte s'écoule sur les composants de la tête de réception. Un bon nettoyage au stylo à fibres de verre et à l'alcool isopropylique a permis de bloquer la corrosion.

Après remise sous tension, l'ensemble fonctionne correctement quoique manquant peut-être de sensibilité en FM

dimanche 21 juin 2020

AN/ARR-52A: Récepteur de bouées acoustiques

Les diodes BB109G n'étant toujours pas arrivées, un récepteur de bouées acoustiques est passé sur le banc de test. Il s'agit d'un ARR-52 rétrofité en ARR-52A dans les années 1974. Cet équipement couvre la bande de 162MHz à 170MHz, en 16 canaux pour la version d'origine et 32 canaux pour la version 'A'. Il reçoit un signal FM large bande avec un sensibilité mesurée de 10µV pour un signal de 25kHz d'excursion.
Ce récepteur fait partie d'un ensemble plus conséquent constitué d'un rack recevant quatre cassettes ARR-52 dont chaque entrée est pré-amplifiée par un module AM-2376. Ce dernier est alimenté par un pré-amplicateur de distribution AM-2375 commun à deux cassettes.
Ce rack intègre les alimentations 18V DC requisent pour l'électronique, 28V DC utilisée pour le moteur de changement de fréquence et les tensions nécessaires aux tubes des pré-amplificateur, à savoir -27V, 6,3V 12V et 150V.
La construction  est très intéressante:
- chaque cassette est constituée d'un châssis en aluminium permettant d'accueillir cinq tiroirs positionnés verticalement et interconnectés au châssis par le biais de connecteurs DB9 et DB15 orientés de manière à interdire toute erreur de positionnement.
- deux filtres de respectivement 26Mhz et 5Mhz sont installés en fond de châssis.
- les raccordements respectent le standard aéronautique avec une prise coaxiale clipsable et un connecteur ARINC de 32 points.

L'ensemble dont la dernière maintenance date de janvier 1974 s'avère parfaitement fonctionnel avec une seule reprise du réglage sur la tête VHF.
Le changement de fréquence s'effectue ici à l'aide d'un moteur à cliquet constitué d'un électro-aimant rotatif doté d'un contact de coupure de l'alimentation en fin de course. Celle-ci autorise une rotation de 20° correspondant à un pas sur un commutateur de 18 positions, soit une position par quartz et deux positions libres. Un mécanisme d'asservissement utilisant deux commutateurs astucieusement câblés permet d'arrêter la rotation une fois la position requise atteinte.
L'encodage sur 5 fils (18 positions) suit une logique spécifique qui n'est ni un code binaire classique ni un code de gray. Ce système extrêmement rapide est visible en fonctionnement sur la vidéo en fin de page.

Les deux pré-amplicateurs utilisent un tube triode 7077 remarquable mais conçu en 1960 trop tardivement et rapidement remplacé par les transistors sauf pour des amplifications nécessitant un faible niveau de bruit (5.5dB à 450MHz), une grande durée de vie, une excellente tenue aux vibrations et une forte résistance aux statiques.


Mécanisme de changement de fréquence

dimanche 14 juin 2020

SPM-19: Maintenance

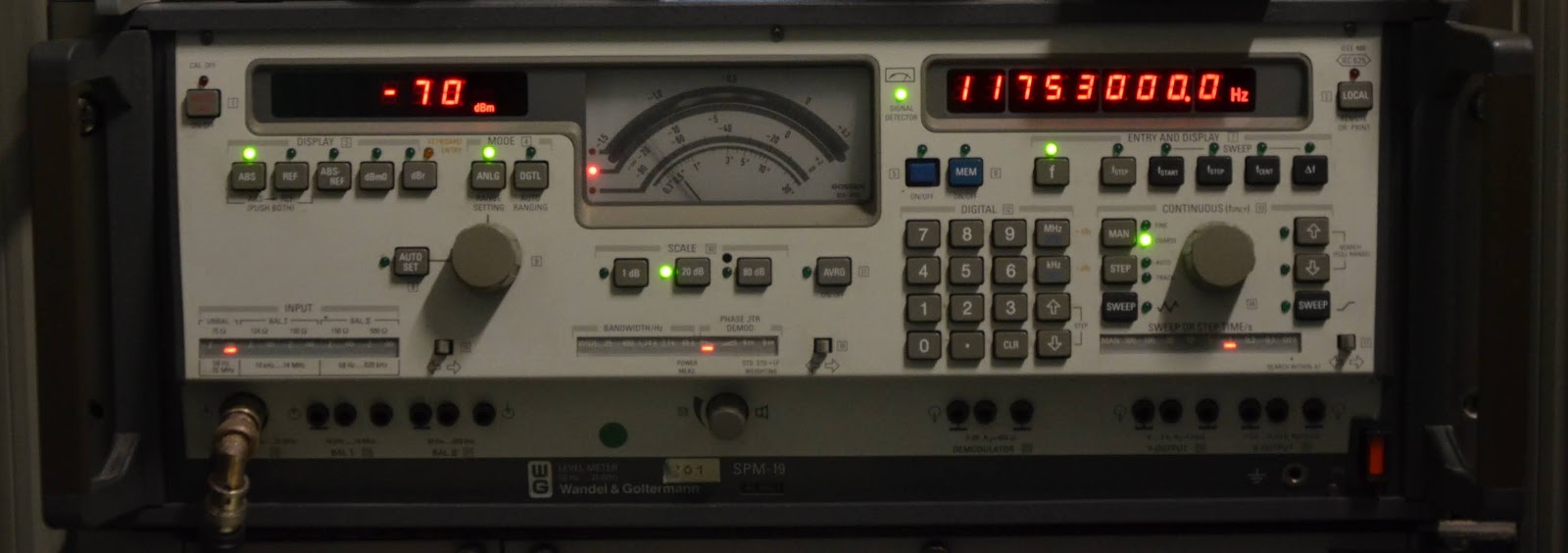

Les diodes 'varicap' BB105 et BB109 nécessaires pour la réparation du tiroir CEI VH-107 n'étant toujours pas arrivées, j'ai profité de la place libérée sur la table pour engager une opération de maintenance de mon mesureur Wandel & Goltermann SPM19. Conçu pour la mesure et le dépannage des liaisons téléphoniques coaxiales et filaires FDM (3600 voies sur un largeur de bande de 25Mhz sur coaxial), cet appareil s'avère être un excellent voltmètre sélectif de très grande précision.

La qualité de réalisation et de conception est proprement remarquable avec un soin extrême dans le blindage de chaque module, certains modules étant doublement blindés. Le prix d'achat de cet appareil dans les années 80 était de l'ordre de 45kF.


Le mien est connecté par le biais d'un sélecteur à chaque antenne HF me permettant ainsi une mesure comparative immédiate du signal reçu mais aussi la vérification du niveau annoncé par mes récepteurs notamment mes SDR dont les niveaux affichés sont parfois bien fantaisistes. Cerise sur la gâteau, le SPM19 permet la démodulation du signal en bande latérale unique sur un filtre de 3Khz.

Lors d'une récente mise sous tension après une non-utilisation de plus de 2 ans, un sifflement assez fort s'est manifesté que j'ai attribué à un problème d'alimentation, l'équipement passant par ailleurs avec succès l' autotest au démarrage.


Un démontage complet de cette alimentation à découpage n'a pas permis de trouver la self ou le condensateur à l'origine du sifflement lequel s'est fortement atténué après plusieurs heures de mise sous tension. Cette opération aura par ailleurs permis de vérifier l'état des batteries.

J'ai par ailleurs profité de l'occasion pour tenter de redémarrer la console de visualisation SG-4 associée que je n'avais jamais réussi à faire fonctionner. Hélas, après plus essais, dont un a cependant permis l'affichage des messages attendus: 'SPM ?', 'TEST' et 'GP-IB', l'unité ne démarre toujours pas correctement. Le message 'DT2X' est systématiquement affiché que je ne peux décoder car ne disposant pas du manuel de service. Tout ce qui pouvait être vérifié l'a été, les RAM 6116 ont été changées, la CPU 8085 aussi et le circuit de RESETvalidé. L'ensemble a donc été de nouveau remisé en attendant une documentation.

lundi 8 juin 2020

RTTY: Outil de montage de bandes perforées

Un outil pour 'éditer' les bandes perforées 8 moments, mais aussi 5 moments, vient de rejoindre mes autres équipements de télétransmission. Il s'agit d'un petit accessoire que je recherchais depuis maintenant bien longtemps.

Rien de bien complexe: une matrice, un poinçon, un cisaille pour couper la bande de papier, le tout dans un boîtier plastique comportant au dos un évidement fermé par un bouchon et destiné à éviter que les confettis ne viennent se coller partout. Cet accessoire permet de monter deux bandes bout à bout moyennant l'utilisation d'une bande adhésive. Et dire que j'en avais utilisé un dans les années 80 avec la première machine à commande numérique des Arts & Métiers de Bordeaux programmée de mémoire en miniFAPT depuis un Mini6-32 ....

Avis à mes lecteurs: je suis à la recherche de quelques bandes 1" (papier et mylar) longtemps utilisées sur les machines à commande numérique ainsi que d'un lecteur-perforateur rapide autonome de type Santec GNT-460x ou FACIT N-4000...

dimanche 7 juin 2020

CEI-560: Calibration du tiroir VH-107

La réparation du CEI type 560 étant finalisée, il est possible de passer à l'alignement du tiroir VH-107 lequel laisse à désirer avec un manque de sensibilité sur les deux bandes.

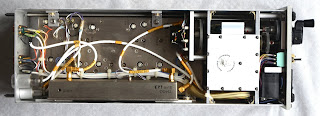

Ce tiroir couvre de 100 à 400Mhz en deux bandes par le biais de deux oscillateurs commandés par deux condensateurs variables. La linéarité n'étant pas excellente avec une erreur de plus de 1% sur certaines portions, j'ai passé plusieurs heures à corriger celle-ci, à l'ancienne, en modifiant sur plusieurs secteurs l'écartement des lames pour atteindre une erreur de l'ordre de moins de 1% sur toute la bande. Quel travail fastidieux ... qui permet de se souvenir qu'une erreur de plus ou moins 1Mhz sur l'affichage était courante en VHF sur des oscillateurs à grande plage de fréquence utilisant des condensateurs variables.


Après réglage, les condensateurs ajustables ont été verrouillés à l'aide d'une goutte de colle à bois. Les pieds de lame ont subi le même traitement pour renforcer leur rigidité mécanique. La suite des opérations a consisté à réaligner les deux filtres de poursuite lesquels sont pilotés par des diodes 'varicap' alimentées via un potentiomètre couplé avec le mécanisme d'accord des oscillateurs.

Il est rapidement apparu un problème de réglage des filtres en fréquence haute, les condensateurs ajustables étant à leur valeur minimale sans que la fréquence des filtres n'atteigne la limite haute. Avec en plus, sur le filtre bas, l'absente de toute modification de la fréquence du filtre lors réglage sur l'une des résistances de polarisation.
L'ouverture du blindage a rapidement permis de découvrir l'origine de ce problème: l'une des diodes 'varicap' BB109 est tout simplement absente !


Le second problème reste à investiguer avec, soit un défaut dans la génération des tensions d'accord, soit des diodes 'varicap' devenues hors tolérance. Je vais devoir attendre d'avoir approvisionner un lot de BB109 et de BB105B avant de reprendre les réglages.

Et dire que cet équipement était annoncé fonctionner ! La présence d'un souffle dans l'audio et d'une trace sur le panoramique, voir même la réception de quelques stations FM ne justifie pas d'un fonctionnement correct... L'achat de tels matériels sans possibilité de test préalable reste une opération risquée pour qui ne dispose des moyens de réglage ad'hoc. Mais, je dois l'avouer, c'est aussi un vrai défi de réussir à dépanner de si beaux équipements.

Où serait le plaisir si tout fonctionnait parfaitement sur des matériels devenus presque inutiles...

lundi 1 juin 2020

CEI-560: Réparations à prévoir - Suite 1

Deux problèmes sont apparus lors de la révision de mon CEI Type 560: un désaccord de plus de 100kHz du filtre large bande et un décalage conséquent du marqueur.

L'alignement du filtre s'est effectué en raccordant l'entrée et la sortie de la section des filtres à un analyseur de spectre disposant de la fonction 'tracking generator'. L'alignement s'est ensuite effectué conformément à la procédure décrite dans le manuel.
Les deux autres filtres sont vérifiés par la même occasion et s'avèrent être dans le gabarit à -6dB.
Le résultat est immédiat puisque les stations FM dans la bande de 100 à 108Mhz  sont désormais correctement démodulées.

Le second s'est avéré plus ardu à résoudre puisqu'il m'a fallu identifier le câblage du commutateur qui a été installé en lieu et place de l'interrupteur à trois positions. Ce dernier n'apparaît d'ailleurs sur aucun des schémas disponibles pour le type 560 et son frère le 565. Il est probable que la mise sous tension du panoramique s'effectuait par l'alimentation de son filament, les tensions d'alimentation  de l'électronique (+15V et -15V) étant toujours présentes.

La modification qui a été apportée à mon appareil visait donc à couper non seulement le filament mais aussi l'alimentation avec un commutateur ne disposant que de 4 circuits quand il lui en aurait fallu 5: 2 pour l'alimentation du filament, 2 pour les rails -15V et 15V et 1 pour le marqueur qui s'alimente sur le +15V.
Pour ce faire, la personne en charge de la modification a tout bonnement utilisé une diode dans le circuit d'alimentation +15V provoquant alors une chute de tension quand le marqueur est actif et, en conséquence, son décalage à droite !
J'ai opté pour la modification la plus simple consistant à ne couper qu'un seul fil de l'alimentation du filament, celui du coté opposé à la cathode. J'en ai aussi profité pour remettre au propre le câblage dont les reprises avaient été effectuées hors du module panoramique quand le commutateur est partie intégrante de ce module raccordé par trois connecteurs.

Avec un câblage aussi mal conçu il devenait impossible de séparer le module panoramique du récepteur.  Je serais curieux de savoir qui a bien pu effectuer une modification aussi mal conçue ...

Le nouveau câblage est probablement très proche de l'original et permet l'extraction du module en déconnectant le connecteur des filaments, celui des alimentations et le coaxial apportant le 21.4Mhz en entrée.
Le module a été entièrement nettoyé - en particulier débarrassé des poussières liées à la haute tension - puis réaligné. Son remontage sera effectué dans la semaine puis la tête VHF passera pour vérification, le signal du second oscillateur (200/400Mhz) étant un peu faible quoique dans la tolérance spécifiée et la bande associée plutôt sourde. Je pense que le filtre suiveur de cette bande va devoir être réaligné.
