samedi 27 février 2016

R391/URR: nettoyage - 4

Le nettoyage du R391/URR se poursuit avec la tête HF et le châssis. Comme avec les autres modules, un détergent doux est utilisé avec de l'essence 'F' pour dissoudre la graisse figée. Après rinçage, chaque module est mis au four pour séchage.

Les tubes, transformateurs et barres comportant les noyaux plongeurs sont soigneusement démontés avant l'opération. Ils feront l'objet d'un nettoyage à part, plus soigné. Les ressorts sont ici maintenus en place à l'aide de petits morceaux de fils de fer.


Le résultat du nettoyage est assez stupéfiant, la qualité des matériaux y étant pour beaucoup, le module a presque l'air de sortir de la chaîne de fabrication.

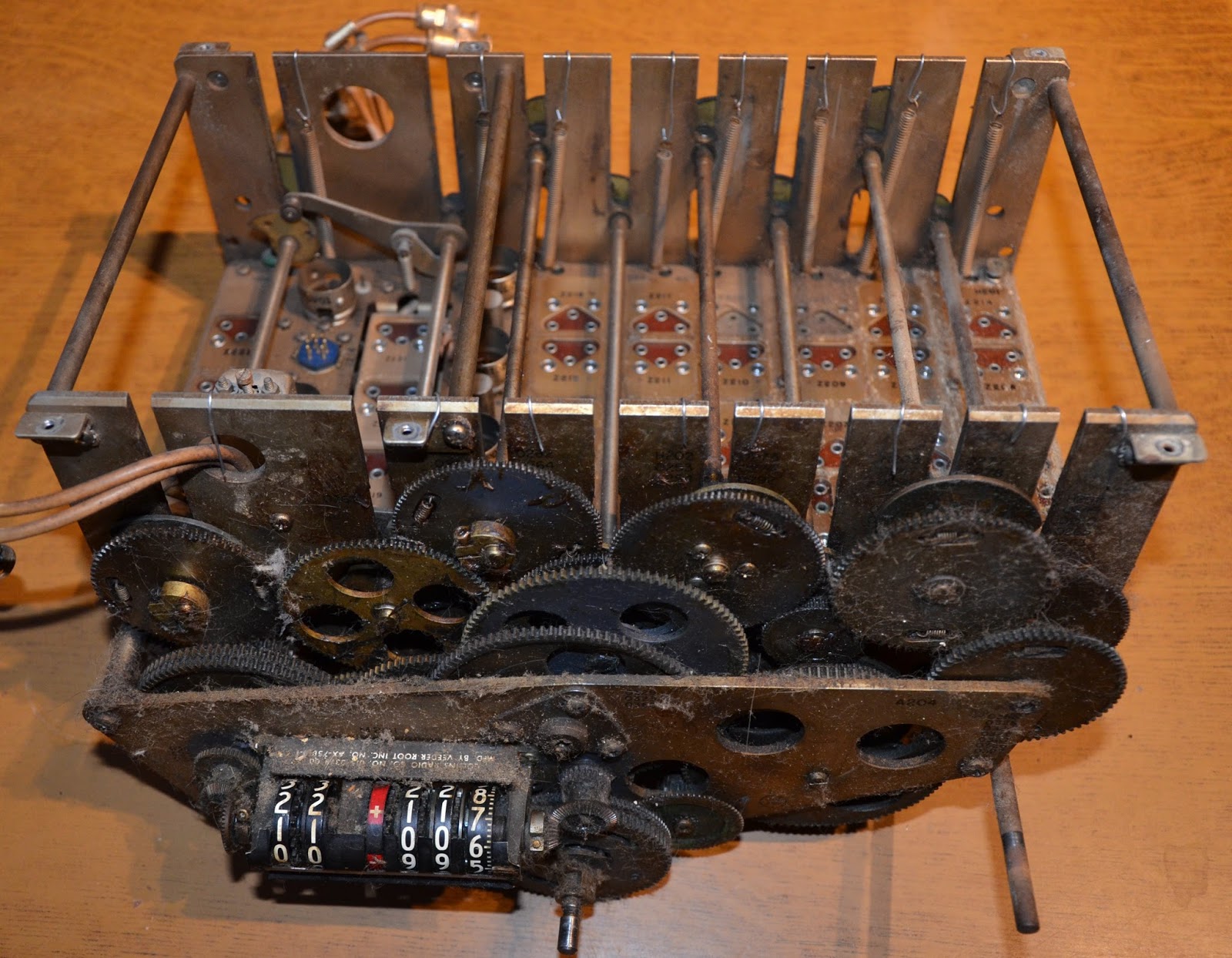

Avant

Après

C'est ensuite au tour du châssis de passer au nettoyage. Ici encore, beaucoup de poussière et de graisse et un traitement identique. L'ensemble tient tout juste dans le four !

Le nettoyage porte sur l'ensemble du châssis, faisceau de câblage et commutateurs compris. Les fils de câblage en ressortent comme neufs.
Avant

Après

Il faut maintenant tester les composants, résistances en priorité mais aussi les quelques condensateurs de forte valeur, puis remonter l'ensemble en réalignant correctement l'ensemble de la chaîne cinématique: tête HF, pignons de commande et des blocs de mémorisation.

lundi 22 février 2016

R391/URR: Nettoyage - 3

C'est maintenant au tour des modules PTO, oscillateur et calibration d'être nettoyés. Le nettoyage du module calibration ne pose guère de problème, son efficacité pouvant être vue sur les photos suivantes avec le module du R391 nettoyé au dessus et le module du R390 dans son jus.


Le nettoyage du module oscillateur s'avère être un peu plus délicat avec le démontage de la protection du four de maintien en température des quartz. Son démontage aussi puisque le module est raccordé au bloc FI par un joint de Holdam. Les concepteurs ont anticipé le problème du remontage en portant sur la face avant - non photographiée - les repères correspondant aux positions pour chaque gamme de 1MHz.

Les résistances semblent ne pas avoir trop changé de valeurs. L'ensemble sera donc remonté sans changement. Le bloc du R390/URR sera nettoyé ultérieurement au regard des contraintes de remontage.



dimanche 14 février 2016

R391/URR: Nettoyage - 2

Suite des opérations de nettoyage du R391/URR engagée la semaine dernière avec le nettoyage et le contrôle du module de régulation et d'amplification audio des deux récepteurs.


Comme sur les modules d'alimentation, les résistances de 47R ont été changées - ici par deux résistances de 100R/3W en parallèles - après nettoyage complet des modules à l'eau et au liquide vaisselle. Deux autres résistances un peu trop hors tolérance ont été changées. Les relais ont été vérifiés et leurs pivots huilés.

L'un des deux modules porte la marque d'un indice de modification - indice 1 - dont il faut que je regarde à quoi il correspond. La seule différence identifiée réside dans le câblage de la boucle de rétro-action sur le tube final de l'amplificateur audio.

dimanche 7 février 2016

R391/URR: Nettoyage - 1

Le R391/URR acheté fin 2014 est en bien piteux état: bloc FI entièrement modifié pour ne conserver qu'une seule bande passante via l'addition d'un filtre mécanique Collins 455N20 (2kHz), moteur de présélection et tiges de verrouillage enlevés et, dernière découverte, deux pots absents dans la tête HF. Sans parler de la poussière présente partout.


L'arrivée dans le shack d'un R390/URR fonctionnel m'a incité à engager les premières étapes de la remise en état du R391, disposant désormais d'une référence tant sur le plan montage mécanique qu'électrique. Le plan de travail est simple: démontage de chaque module, nettoyage à l'eau et au savon, séchage au four, vérification des résistances et condensateurs pour ceux facilement accessibles, remplacement si besoin, puis dans un second temps installation dans le récepteur de référence pour contrôle du fonctionnement.

Ce week-end a donc été l'occasion d'attaquer par le plus simple, mais aussi le plus lourd: le module d'alimentation. Les modules des deux récepteurs ont été nettoyés. Sur les photos, le module à gauche est celui du R390, et à droite celui du R391.

Les résistances de limitation du courant ont été changées sur le second module - trop hors tolérances - puis finalement, après que les photos aient prises sur l'autre module aussi.

Une seconde modification a été effectuée sur le module du R390, le changement du redresseur par un pont de redressement moderne et moins encombrant que celui ayant été mis en place par le propriétaire précédent. Une résistance de limitation du courant de 47R a été mise en place après que la photo ait été prise. Le redresseur sélénium original de l'alimentation du R391sera testé avant d'être éventuellement remplacé.
