DIVERS: Alimentation

Un second bloc alimentation à découpage identique à celui utilisé pour alimenter mon R392/URR vient d'être doté de capots imprimés en 3D. Un premier prototype est réalisé qui est fonctionnel mais guère pratique pour le câblage sans compter une circulation d'air inexistante en face avant.

Un second prototype de face avant prenant en compte ces contraintes a donc été dessiné. Le premier essai d'impression d'un volet avec axes imprimés n'a pas fonctionné correctement. Un volet a donc été réimprimé qui permet la fixation d'un axe réalisé avec un morceau de trombone.



Le résultat est très satisfaisant tant pour la facilité de câblage que pour la circulation d'air. Je réimprimerai probablement une version définitive en PETG ou PLA.

DIVERS: Alimentations Serveurs - Suite

Les alimentations 12V de serveurs que j'ai récupérées peuvent être utilisées comme alimentation à usage général dans le shack encore faut-il pour cela protéger un minimum l'ensemble. L'imprimante 3D est pour cela mise à contribution.

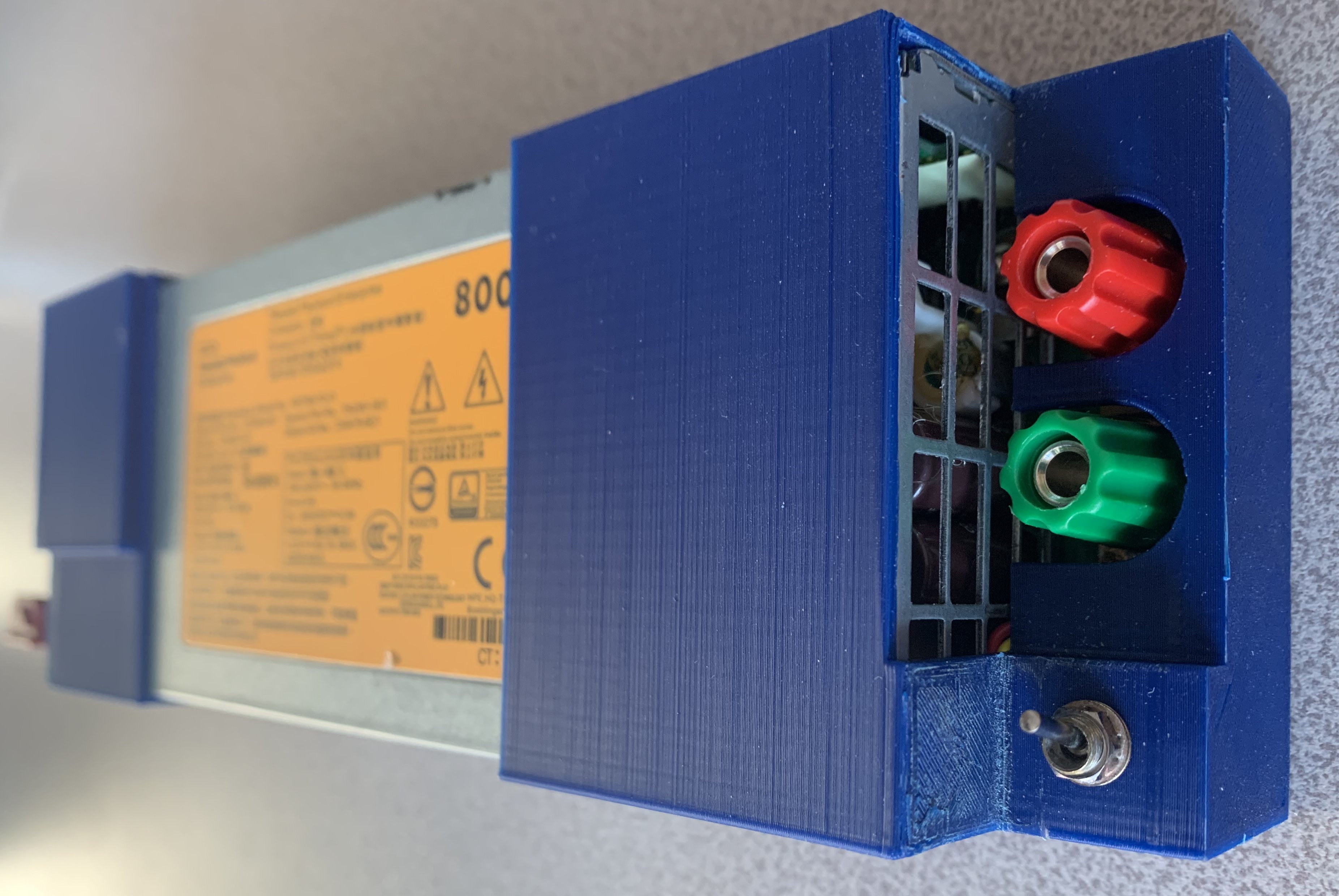

Deux essais ont été nécessaire pour définir idéalement le capot de protection de l'alimentation HP. Deux douilles 4mm sont installées sur le circuit imprimé et bien verrouillés par vissage puis soudage. Un mini interrupteur permet de démarrer l'alimentation.

La tentative pour adapter de la même manière la seconde alimentation, une DELL, s'est soldée par un échec lors de l'installation des douilles. L'alimentation passe en défaut dès le démarrage quand elle fonctionnait encore avant le perçage du circuit-imprimé. Une observation attentive montre que le circuit imprimé utilise des couches intérieures bien visibles par les trous percés. Même après vérification qu'aucune bavure ne provoque de court-circuit, l'alimentation ne redémarre pas. A suivre.

R392/URR: Alimentation 27V

Le récepteur R392/URR et son convertisseur FSK CV-278 consomment presque 5A sous 27V. J'ai été tenté de réaliser une alimentation linéaire classique avant de repartir sur l'idée de trouver une alimentation à découpage de très bonne qualité telle celle proposée d'occasion sur un site bien connu des radioamateurs.

Ne trouvant pas de coffret style militaire dans mon stock - hors une boîte de transport de munition de l'armée française trop grande - j'ai opté pour la fabrication d'une protection réalisée à partir de circuit epoxy double face.

Cette alimentation ventilée et entièrement fermée est protégée contre les court-circuits et convient parfaitement pour l'utilisation que j'en fais.

Un second exemplaire sera utilisé pour piloter les moteurs pas à pas de mon nouveau positionneur qui attend les beaux jours pour être finalisé et installé.

DIVERS: Alimentations Serveurs

Les alimentations à découpage de serveurs informatiques peuvent être mise à profit pour différents bricolages. Encore faut-il arriver à le démarrer. Plusieurs articles précisent comment le faire mais je n'ai trouvé la méthode pour deux alimentations, une DELL et une HP. Il est probable que j'utiliserai l'imprimante 3D pour encapsuler ces alimentations, a minima du coté des connexions, voir y ajouter un interrupteur pour piloter le démarrage.

Alimentation DELL E750E-S1: 750W 12.2V - 61A

Alimentation HP HSTNS-PL41: 900W 12.2V - 66A

J'espère arriver à trouver plus de données sur les signaux de commande car ces alimentations embarquent en  général une télémétrie I2C permettant de disposer d'informations intéressantes sur leur état: consommation, tension, température ... Il est aussi fort probable que je modifie la tension de sortie pour atteindre les 13.8V utilisés par nos équipements radio.

R744B/PRR: Intégration d'une alimentation

Le récepteur R744B/PRR peut aussi bien être alimenté par deux batteries spéciales logées dans deux compartiments que par une alimentation extérieure. Ne disposant ni des batteries ni des couvercles des compartiments, Les couvercles ont été remplacés par des caches réalisés en impression 3D/

J'ai décidé d'intégrer une alimentation à découpage dans l'un des compartiments afin d'éviter d'avoir à sortir une alimentation externe pour jouer avec ce récepteur.

Un test préalable m'a confirmé que l'alimentation choisie ne générait pas de bruit dans le récepteur. Il faut noter que le compartiment est métallique et entièrement fermé mais aussi que cette alimentation alimente un convertisseur très correctement filtré.

Un connecteur d'alimentation ainsi qu'un interrupteur sont fixé sur le couvercle. J'avoue avoir eu la flegme de modifier mon modèle pour y intégrer les encastrements nécessaires. J'ai donc eu recours à la lime. A noter: un isolant (non visible ici) est fixé sur le boitier pour éviter tout risque de contact avec l'interrupteur.

L'ensemble présente plutôt bien hors peut-être la couleur du filament.

MCR1: Test de la version originale

La remise sous tension du MCR1 n'a posée aucun gros problème hors un manque de sensibilité aux extrémités des gammes et avec les blocs en haut de bande.

Le replacement des condensateurs et de certaines résistances totalement hors tolérance permettrait de résoudre le problème mais en dénaturant complètement cette pièce historique. Une station de broadcast a pu être reçue dans la même configuration de test de la version MBLE.

 L'alimentation est assurée par le bloc de fabrication 'maison' qui vient d'être mis en coffret.
