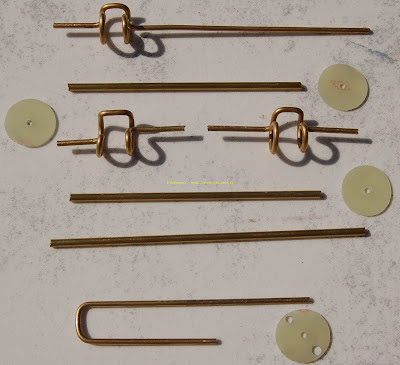

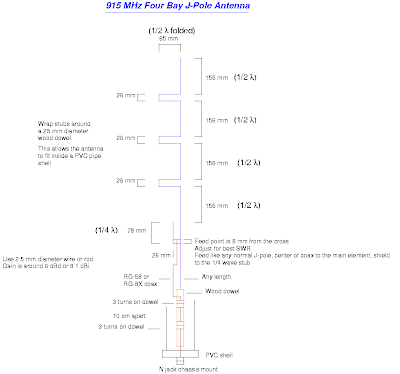

Les dimensions des différents éléments ont été recalculées pour un accord sur 1.090Ghz, la réalisation n'a guère posé de problèmes par ailleurs. Les stubs de mise en phase ont été réalisés en laiton plein de 2mm enroulés autour d'un tube puis mis en forme à la pince et à l'étau. Les dipoles demi-onde sont, eux, réalisés en tube de laiton.
L'un des points de raccordement du stub de mise en phase le plus près du point d'alimentation de l'antenne est légèrement décalé de l'axe pour rattraper le déport induit par la forme en 'J' du stub d'alimentation. Des rondelles tournées en epoxy permettent d'aligner l'antenne dans le tube de PVC de 32mm qui servira de protection.
Cette approche autorise l'accord fin ultérieur l'antenne, l'ensemble étant simplement assemblé par soudure à l'étain.
Il me faut maintenant décider de l'implémentation du préamplificateur: dans un boitier indépendant situé au plus près de l'antenne ou directement dans l'antenne au-dessous du point de raccordement.
