Projet ADS-B: Tuner SAT Mitsumi TSU2-E01P - 1

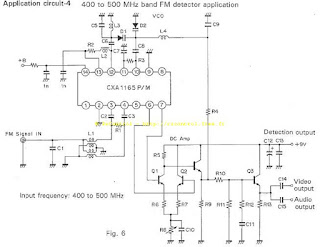

Le tuner Mitsumi ESU2-E01P utilise le circuit Sony CXA1165 pour la démodulation FM (fig.6 du datasheet ci-dessous).


Le signal entre à 480Mhz (broches 3/4) et est mixé avec un oscillateur local de fréquence fondamentale à ~455Mhz (mesure difficile à faire). Une boucle de rétroaction agit depuis le signal sortant sur la fréquence de l'oscillateur local. Celà doit démoduler la FM mais je n'ai pas encore compris comment.

Ce qui est important pour notre application - démodulation d'un signal tout ou rien à 1090MHz - est qu'avec une porteuse pure Fp, le tuner étant accordée à Fp-25Mhz, on trouve un signal de 25Mhz sur la sortie Bande de Base. Si Fp disparait, le signal en sortie disparait. Normal.
On peut même utiliser la sortie 1 (75 ohm) non cablée pour piloter un MMIC ou tout autre amplificateur d'entrée 75R avant la démodulation tout ou rien.

La meilleure modification me semble être de couper la boucle de rétroaction qui passe par R4 et de repolariser le VCO avec la tension qui va bien pour obtenir la FI désirée, 25Mhz voire même 70Mhz.

Un MMIC, et une bonne adaptation d'impédance (et idéalement un filtre 1020/1100Mhz) en entrée, devraient faire l'affaire pour tester le bon fonctionnement de ce tuner modifié en récepteur ADB-S.
