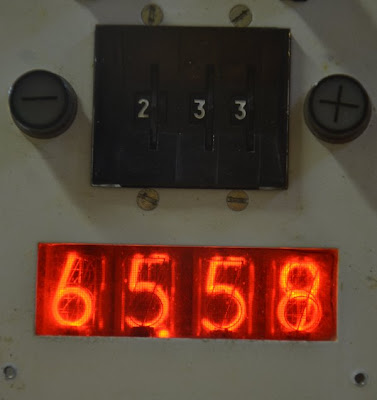

Le générateur de tension des tubes Nixie étant réparé, la partie fréquencemêtre du synthétiseur PS491 peut-être testée. La mise sous tension du tiroir et le raccordement du module fréquencemêtre à un générateur de fréquence TTL permet de valider son bon fonctionnement.
Ce contrôle étant effectué, la vérification du bon fonctionnement de l'ensemble peut-être engagée. Je n'irais hélas guère plus loin car il s'avère rapidement que le module de génération de la tension de contrôle de la fréquence ne fonctionne pas. La tension de pilotage n'est en effet absolument pas asservie par le potentiomêtre relié au bouton du vernier de fréquence.
La vérification des rails d'alimentation de ce générateur a par ailleurs permis de mettre en évidence une différence de câblage avec la version plus récente: l'alimentation du générateur étant raccordée à deux broches du second connecteur de sortie (J02). La lecture du schéma du fond de panier du boitier TRC-180 montre que l'une de ces deux broches est réservée à la télécommande de fréquence, l'autre n'étant pas connectée. Cette version semble donc ne pas être totalement compatible et nécessite un câblage spécifique du fond de panier. Je résoudrais probablement le problème en raccordant l'alimentation sur le rail commun à l'intérieur du tiroir.
