mercredi 14 avril 2010

TRC3941: Raie parasite sur le panoramique

Après avoir finalisé la mise en rack des récepteurs VHF, puis celle d'une partie des récepteurs HF, je me suis attaqué à la partie la plus difficile du réaménagement mais aussi la plus plaisante: le redémarrage de l'unité de surveillance constituée d'un TRC394C, de son panoramique HF TRC3941 et du calculateur associé.

L'opération est d'autant plus complexe que je n'ai, ni les plans du TRC3941, ni ceux du calculateur et encore moins ceux de l'interconnexion de tous ces ensembles. Pour être honnête, je dispose d'une partie des câbles, la seule réelle inconnue portant sur la connexion d'un faisceau desservant au moins un module auxilliaire annoncé 'détection 1.5MHz'. Je crains qu'en l'absence de ce raccordement sur la FI du récepteur, la fonction de recherche automatique des signaux ne puisse fonctionner, si ce n'est peut être  même l'ensemble du système.

A chaque jour suffit sa peine, et chaque problème devra içi être traité en temps utile, quitte à devoir attendre quelques mois, voire années, pour trouver les documents recherchés.
Si le récepteur, et son panoramique, ont correctement redémarré, un problème est cependant apparu sur le panoramique pourtant testé il y a un an, et stocké depuis. Un raie parasite s'affiche à environ 10kHz au-dessus de la fréquence centrale rendant difficile la lecture. La source du problème est rapidement identifiée en descendant la chaîne de réception à partir de l'entrée antenne et en déconnectant les liaisons les unes après les autres.

Le premier mixer assurant la conversion de la fréquence reçue sur la première fréquence intermédiaire de 67.5MHz est à l'origine du problème. Son remplacement par un bloc de rechange, que j'ai fort heureusement en stock, confirme la source. Une rapide recherche de la panne met hors de cause les transistors et conduit à mettre en doute l'alignement de l'oscillateur local à 66MHz (valeur de la FI = 1.5Mhz  = 67.5 - 66.0) ou le mélangeur SRA3 que je n'ai pas en stock. J'ai la flegme de déplacer tout l'ensemble sur la table de mesure, et plus encore de sortir la carte rallonge ad hoc. Je range donc la carte en panne en annotant le symptome sur celle-ci.

Demain, je tenterais d'identifier les signaux du faisceau inconnu en tracant les connexions jusqu'aux circuits du calculateur. Avec un peu de chance, beaucoup de perséverance et un peu de logique, il me sera peut être possible de retrouver les signaux de commande du détecteur 1.5MHz.

A suivre...

dimanche 11 avril 2010

Divers: Rangements et Aménagements de printemps

Avec l'arrivée des beaux jours et les prochains congés d'avril, j'ai décidé de m'attaquer à la réorganisation d'une partie du shack. La quantité de matériels à déplacer et à réinstaller en rack m'amène à devoir envahir provisoirement le garage lequel est transformé en atelier de montage et lieu de stockage temporaire.

J'ai passé une partie du week-end à installer et câbler les deux premiers racks qui remplaceront les tables qui supportaient une bonne partie de mes récepteurs.

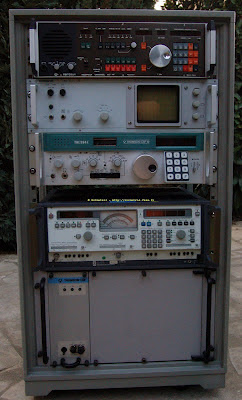

Le premier rack qui contient quelques récepteurs VHF et UHF est bon pour le service: testé et validé. Le second qui contient quelques récepteurs HF, un mesureur de niveau et un calculateur de commande de l'un des récepteurs n'est pas encore cablé. Je bloque sur le raccordement du calculateur dont je ne sais pas si j'arriverai à le redémarrer.
